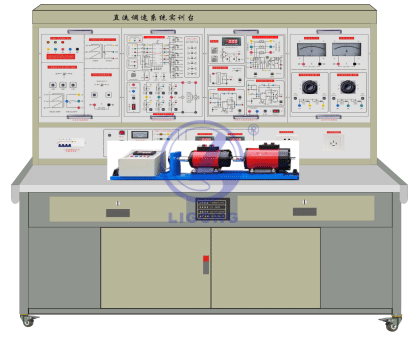

LG-HPL01型 直流調速系統裝調與維修實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述
“直流調速系統裝調與維修實訓考核裝置”是針對大中專院校開設的《電力電子技術》、《半導體變流技術》、《直流調速系統》、《電力拖動自動控制系統》、等課程實驗實訓大綱的要求，結合中國勞動保障出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置。
二、技術特點
1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
三、技術性能
輸入電壓：三相四線（或五線）～380V±10% 50Hz
工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜1.0kVA
裝置尺寸：1500mm×700mm×1580mm （5%左右）
四、實訓項目
1.電力電子變流技術及應用（基礎實驗）
（1）三相晶閘管全控橋式整流電路的調試
2.直流電機雙閉環調速系統（TC787AP /SCR )
（1）晶閘管閉環調速系統各個單元的調試（SCR）
（2） 開環直流調速系統實訓（SCR）
（3）轉速、電流雙閉環直流調速系統實訓（SCR）
五、設備配置清單
|
序號 |
名稱 |
數量 |
|
1 |
電源控制屏 |
1件 |
|
2 |
實訓桌 |
1張 |
|
3 |
固定電機組鋼板底座、測速系統及轉速表箱體 |
1件 |
|
4 |
直流他（并）勵電動機 |
1臺 |
|
5 |
他勵直流發電機 |
1臺 |
|
6 |
雙閉環負載模塊 |
1件 |
|
5 |
交直流電源掛件 |
1件 |
|
6 |
直流雙閉環調速組件（Ⅰ） |
1件 |
|
7 |
直流雙閉環調速組件（Ⅱ） |
1件 |
|
8 |
實訓連接線 |
1件 |
|
9 |
實訓指導書 |
1本 |
