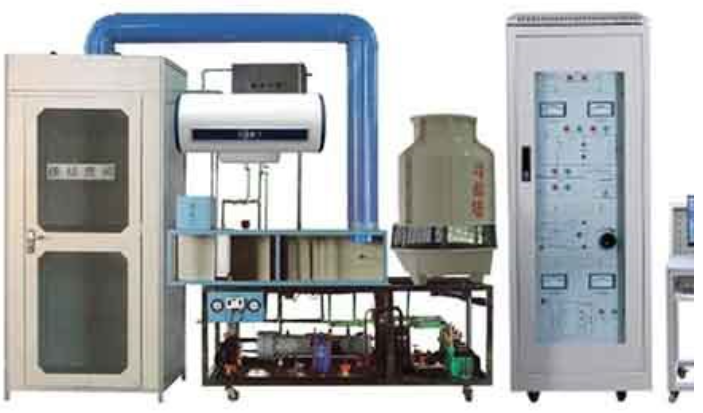

中央空調系統實訓裝置
一、實訓裝置簡介
在樓宇智能建筑中，中央空調系統是適應人們舒適性需求而普遍設置的基本系統，也是BA系統中 重要的子系統。聚匯天誠設計研發的中央空調系統模型實訓裝置，完全按照水冷式中央空調的原理和結構將系統微型化，同時保證整個中央空調系統的完整性和合理性。整套設備由小型壓縮機、冷卻（凍）水泵、冷卻塔、風機盤管、電氣控制柜、DDC控制器（用戶可根據需要任選霍尼韋爾、西門子等品牌的產品部件）及溫度、濕度、壓力、流量等傳感器及執行器等設備組成。
中央空調系統實訓裝置可手動或自動控制。手動控制時設備的啟停由人工控制，自動控制時則由 工作站的PC機對中央空調模型裝置進行控制。該模型裝置可進行開停機的系統操作演示和系統的模擬負荷演示，實時觀察模擬房間內外溫度及系統冷凍（卻）水的溫度的變化情況，根據冷凍水供回水壓差自動調節冷凍水流量以維持恒定，并可作為樓控的子系統與 站聯網。它是學習中央空調系統的基本結構、進行樓宇自動化系統教學的理想實訓教學裝置。
二、系統主要測控參數
開關量：冷水機組、冷凍（卻）水泵、冷卻塔、風機盤管、排風機的運行與故障狀態及啟?？刂疲焕鋬觯▍s）水流開關和冷卻塔高低水位狀態。
模擬量：冷凍（卻）水溫度、壓力、模擬房間溫度、冷凍水流量等。
三、主要實訓項目
1. 中央空調開、停機操作。
2. 中央空調冷凍水流量測量。
3. 新風溫度測量。
4. 室內（回風）溫度測量。
5. 調節回水流量（三通比例調節閥）。
6. 中央空調冷卻水進出水溫度測量。
7. 中央空調冷凍水供回水溫度測量。
8. 制冷系統抽真空泵及充注制冷劑等。
9. 中央空調系統DDC控制編程。
10. 中央空調系統上位計算機監控組態編程。
四、主要技術指標
1、 裝置供電電源：三相交流380V，50Hz，額定電流小于30A
2、 系統制冷量：2.5KW
3、 裝置與 站通訊方式：總線方式。
