城市集中供熱監控實訓系統
一、概 述

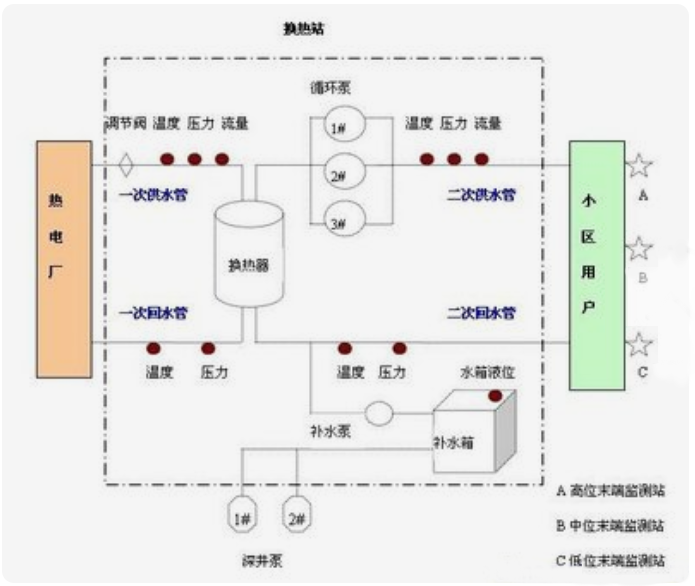

城市集中供熱監控實訓系統主要由中心監控軟件、無線傳輸設備、西門子 PLC、變頻器、水泵以及水路管網等構成。中心監控軟件基于力控組態軟件開發而成,主要負責采集數據處理、人機界面和WEB發布等工作； PLC主要是安裝在供熱站中，用來采集現場溫度、壓力、流量、液位等信號數據并控制現場各調節閥。無線通信模塊主要將PLC采集到的各個供熱站數據經處理后通過無線GPRS網絡傳遞給中心監控軟件。變頻器接收控制器的信號并控制變頻泵的轉速，實現恒壓供熱。本系統采用1套中心監控設備及多套采集系統裝置，主要模擬城市供熱管網的監測、控制以及完成相關數據處理、存儲、分析、報表打印等任務。
二、特 點
1.不間斷直接自動采集各站熱力儀表的數據，并在每隔1～2秒后傳輸一次。數據的采集、傳輸和存儲在任何情況下不丟失，準確一致、可靠安全。
2.可通過歷史曲線，以總屏或分屏查看以往數據資料，并可進行打印和匯總報表。
3.在線監控?zé)崃x表的運行情況，實時監控瞬時流量、溫度、壓力和累計流量等參數，為平衡壓力、溫度提供有力的數據依據。
4.在內部局域網上的任意一臺電腦，都可通過數據備份服務器監控儀表運行情況。
三、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.系統容量：＜6.5kVA
4.安全保護：具有電流型漏電保護、接地保護，安全符合相關國家標準
四、系統配置
1.監控中心
以高可靠性的服務器、工控計算機為硬件基礎，采用WindowsNT系統平臺和力控組態軟件編制各數據分析處理軟件模塊，建立完整的監控平臺。
2.硬件配置
監控中心和客戶機（管理部門）組成的計算機局域網配置有下列設備：
(1)服務器 主要負責熱網管理系統的管理和監控，作為Web Server向本地客戶節點或遠端客戶節點提供經IE瀏覽的實時運行信息。完成對工控機上實時運行的主要數據（瞬時流量、累積流量、工作溫度、工作壓力、停汽時間、停汽時間日累積、設備工況、異常報警等）的歷史備份?？蛻魴C可通過客戶端程序?qū)ξ募?wù)器上的熱網歷史數據進行瀏覽、曲線顯示和報表打印等。
(2)工控機 負責熱網系統的實時監控、通信管理。實時用戶數據曲線和報表的生成，實時用戶數據的管理。
(3)通信設備 數傳電臺、天饋線和避雷器（按無線通信配置）。
(4)其他設備 打印機、網卡、UPS電源及輔助件等。
五、實訓項目
1.供熱監控系統軟件的安裝
2.供熱監控系統軟件的調試
3.供熱管網的監測與控制
4.監測數據的處理、存儲、分析、報表打印
城市集中供熱監控實訓系統主要由中心監控軟件、無線傳輸設備、西門子 PLC、變頻器、水泵以及水路管網等構成。中心監控軟件基于力控組態軟件開發而成,主要負責采集數據處理、人機界面和WEB發布等工作； PLC主要是安裝在供熱站中，用來采集現場溫度、壓力、流量、液位等信號數據并控制現場各調節閥。無線通信模塊主要將PLC采集到的各個供熱站數據經處理后通過無線GPRS網絡傳遞給中心監控軟件。變頻器接收控制器的信號并控制變頻泵的轉速，實現恒壓供熱。本系統采用1套中心監控設備及多套采集系統裝置，主要模擬城市供熱管網的監測、控制以及完成相關數據處理、存儲、分析、報表打印等任務。
二、特 點
1.不間斷直接自動采集各站熱力儀表的數據，并在每隔1～2秒后傳輸一次。數據的采集、傳輸和存儲在任何情況下不丟失，準確一致、可靠安全。
2.可通過歷史曲線，以總屏或分屏查看以往數據資料，并可進行打印和匯總報表。
3.在線監控?zé)崃x表的運行情況，實時監控瞬時流量、溫度、壓力和累計流量等參數，為平衡壓力、溫度提供有力的數據依據。
4.在內部局域網上的任意一臺電腦，都可通過數據備份服務器監控儀表運行情況。
三、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.系統容量：＜6.5kVA
4.安全保護：具有電流型漏電保護、接地保護，安全符合相關國家標準
四、系統配置
1.監控中心
以高可靠性的服務器、工控計算機為硬件基礎，采用WindowsNT系統平臺和力控組態軟件編制各數據分析處理軟件模塊，建立完整的監控平臺。
2.硬件配置
監控中心和客戶機（管理部門）組成的計算機局域網配置有下列設備：
(1)服務器 主要負責熱網管理系統的管理和監控，作為Web Server向本地客戶節點或遠端客戶節點提供經IE瀏覽的實時運行信息。完成對工控機上實時運行的主要數據（瞬時流量、累積流量、工作溫度、工作壓力、停汽時間、停汽時間日累積、設備工況、異常報警等）的歷史備份?？蛻魴C可通過客戶端程序?qū)ξ募?wù)器上的熱網歷史數據進行瀏覽、曲線顯示和報表打印等。
(2)工控機 負責熱網系統的實時監控、通信管理。實時用戶數據曲線和報表的生成，實時用戶數據的管理。
(3)通信設備 數傳電臺、天饋線和避雷器（按無線通信配置）。
(4)其他設備 打印機、網卡、UPS電源及輔助件等。
五、實訓項目
1.供熱監控系統軟件的安裝
2.供熱監控系統軟件的調試
3.供熱管網的監測與控制
4.監測數據的處理、存儲、分析、報表打印
