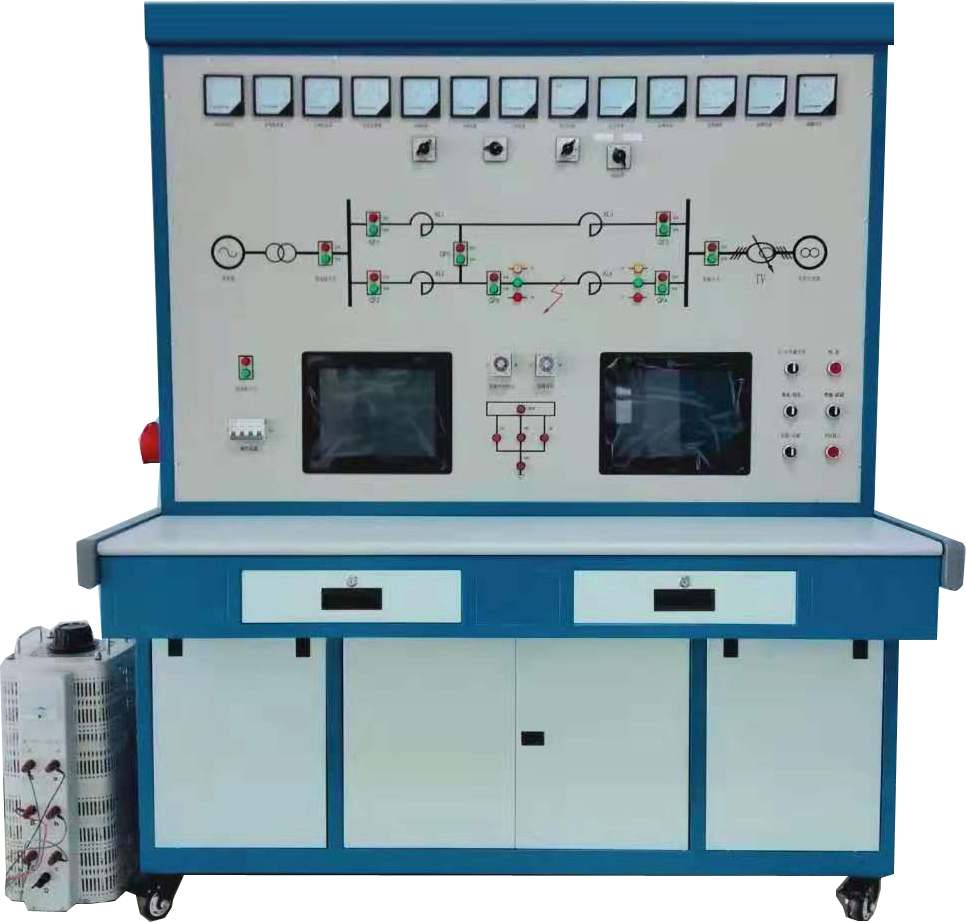

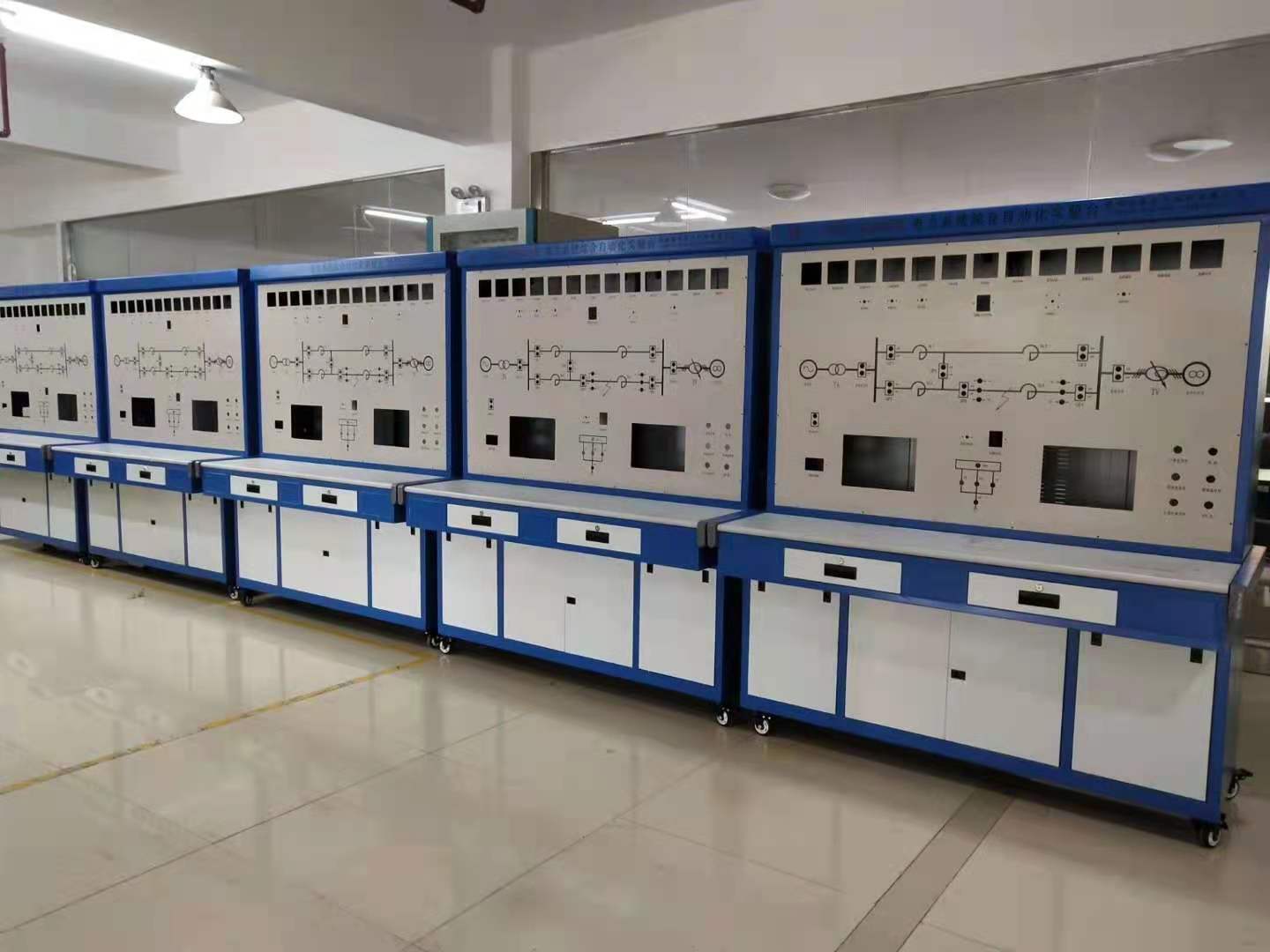

電力系統微機保護變壓器保護實訓裝置

LG-DLW02A型 電力系統微機保護變壓器保護實訓裝置設備是根據《電力系統自動裝置原理》、《電力系統微機保護》、《電力系統繼電保護》、《電力工程》、《電力自動化》、等課程的教學內容，并結合生產實際應用和發展而研發的微機變壓器保護實驗裝置。電力系統微機保護變壓器保護實訓裝置具有綜合性、直觀性、科學性等特點。該實驗設備滿足了高校電力系統及其綜合自動化、繼電保護等相關電力、電氣專業實驗需求，為學生更好的學習電力系統、微機繼電保護及綜合自動化知識奠定了基礎，使教學培訓更貼近電力系統實際運行情況。能讓學生快速全面地認識整個電力系統的組網結構、工作原理、操作過程、實驗方法等。讓學員在以后相應的工作崗位上可以更快地上手操作，還可以把整個系統作為課程設計或畢業設計，使學生對電力系統綜合自動化的認識和理解得到更進一步提高，從而全面提高學生素質，拓寬就業范圍，培養電力系統復合型應用技術人才。

  電力系統微機保護變壓器保護實訓裝置微機配電變壓器保護測控單元作為新一代數字式變電站線路保護測控裝置，適用于110KV及以下電壓等級的各種箱式變壓器、出線變壓器等配電變壓器，對其進行控制、保護、測量、遠動通信、故障錄波、事件記錄等功能。本裝置不僅能作為電力、電氣、自動化類專業變壓器保護教學實驗平臺，而且可作為學生熟悉和掌握電力通訊規約和多種編程軟件硬件和軟件平臺。本裝置還配有RS-485/Modbus-RTU通信接口及上位機監控軟件。可將多臺該電力系統微機保護實驗裝置構成一個可變的多機環型電力網絡，通過上位機監控軟件實現電力系統綜合自動化的遙測、遙信、遙控、遙調等功能。
一、裝置具有以下特點：
1、采樣元件采用精密電壓電流互感器，體積小，重量輕，負載小。
★2、測量采用12位A/D轉換器，精度達0.5級，并計及11次諧波，符合國家對RTU 的要求。
3、人機界面采用全漢化大屏幕液晶顯示器，界面友好直觀，操作簡單，使用方便。
    ﹡ 就地及遠方定值整定功能（定值、時限獨立整定）；
    ﹡ 實時顯示運行參數及保護定值功能；
    ﹡ 遠方就地位置顯示。
4、軟硬件均采用標準化模塊設計，適用于各種配置要求，能方便的實現用戶不同要求的保護組合，硬件通用性好，互換性強。
5、提供RS-485/Modbus-RTU通信接口，支持與變電站綜合自動化系統相關單元通信。
6、報文具有優先級，可主動上發報警，大大提高了故障響應時間。
★ 7、可顯示測量和保護電量參數的幅值及相位，便于用戶檢查接線。
★ 8、可記錄保護動作前3個周波、故障后5個周波，跳閘前8個周波的電壓電流波形，通過CANBUS總線傳至后臺機或錄波顯示及打印單元打印或顯示。
9、事件順序記錄。
10、可通過就地的分合按鈕或后臺機遙控命令，控制一臺斷路器。
11、雙層印制電路板布線技術及SMT表面貼裝工藝，抗干擾能力強。
12、體積小的全密封裝置，安裝方便，外形美觀，內部結構緊湊合理。
★二、能完成實驗項目
1、變壓器的電流速斷保護實驗
2、微機變壓器縱差動保護整定實驗
3、變壓器的二次諧波制動實驗
4、變壓器差動速斷保護實驗
5、三繞組變壓器差動保護實驗
6、Y/Y-12雙繞組變壓器差動保護實驗
7、Y/△-11雙繞組變壓器差動保護實驗
8、對比率制動特性的研究實驗
9、雙繞組變壓器的過電流保護實驗
10、三繞組變壓器的過電流保護實驗
11、變壓器低電壓起動過電流保護實驗
12、變壓器復合電壓起動過電流保護實驗
13、中性點直接接地運行變壓器零序保護實驗
14、部分中性點接地運行變壓器零序保護實驗
15、雙繞組變壓器的過負荷保護實驗
16、三繞組組變壓器的過負荷保護實驗
17、系統正常運行及不平衡電流的測量實驗
18、模擬變壓器瓦斯保護實驗
19、電力系統綜合自動化的遙測、遙信、遙控、遙調等功能
三、主要配置單元技術參數

序號	單元名稱	技術參數	數量
1	變壓器微機保護測控單元	1、含以下各保護對象的各種保護功能：（1）主變高后備保護功能三段復合電壓閉鎖過流保護獨立反時限過流保護兩段負序過流保護負序反時限過流保護低電壓保護、過電壓保護 PT斷線報警和閉鎖遙信通訊對時 ★失磁保護 ★發電機轉子接地保護（2）主變保護 ★主變差動保護差動速斷保護 ★比率差動保護 CT斷線（2）主變低后備保護 ★四段復合電壓閉鎖方向過流保護三段中性點接地零序過流保護一段兩時限間隙放電零序過流保護一段兩時限零序過壓保護充電保護過負荷報警 ★過載閉鎖有載調壓低電壓保護過電壓保護 PT斷線 CT斷線通訊對時 ★主變本體保護重瓦斯跳閘輕瓦斯告警溫度過高跳閘溫度高告警壓力釋放風冷跳閘 2、額定參數 交流電流：5A；交流電壓：100V、 100/Ö3V；頻率：50Hz；直流電壓：220V。 3、功耗交流電流回路每相不大于0.5VA；交流電壓回路每相不大于0.5VA；直流電源回路：當正常工作時，不大于15W；當保護動作時，不大于20W。 4、保護動作特性指標各保護元件的固有動作時間不大于50ms(在1.2倍的整定值下測試)。 5、主要技術性能指標 ★ 電流速斷保護 a、速斷整定范圍：2.5A~80A、級差0.1A； b、電流速斷保護整定值誤差不超過±3%； c、速斷整定時間：0~5S、級差0.1S； d、在1.2倍整定值下電流速斷動作時間整定誤差不超過±（1%整定值+50ms）。 ★ 過電流保護 a、過流整定范圍：2A~80A、級差0.1A； b、過電流保護整定值誤差不超過±3%； c、過流整定時間：0~99S、級差0.1S； d、在1.2倍整定值下過電流保護動作時間整定誤差不超過±（1%整定值+50ms）。 ★ 高壓側反時限過負荷保護 a、過負荷保護定值整定范圍：1A~60A 級差0.1A ； b、過負荷保護整定值誤差不超過±3%； ★ 低壓側反時限零序電流保護 a、低壓零序電流保護定值整定范圍：0.5A~80.0A 級差0.1A； b、低壓零序電流保護整定值誤差不超過±3%； ★ 高壓側零序電流保護 a、高壓零序電流保護整定范圍：0.1A~6.0A、級差0.01A； b、高壓零序電流保護整定值誤差不超過±3%； c、高壓零序電流保護延時整定范圍：0~99S 級差0.1 S； d、在1.2倍整定值下高壓零序電流保護動作時間整定誤差不超過±（1%整定值+50ms）。 ★ 零序電壓保護 a、零序電壓保護定值整定范圍：3.0V~100.0V 級差 0.1V； b、零序電壓保護整定值誤差不超過±3%； c、零序電壓延時整定范圍：0.1~99.0S 級差0.1 S； d、在1.2倍整定值下零序電壓保護動作時間整定誤差不超過±（1%整定值+50ms）。 ★ 超高溫保護超高溫保護動作，動作時間誤差不超過30ms。 ★ 瓦斯保護重瓦斯保護動作，動作時間誤差不超過30ms。 6、5采樣回路電流、電壓精確工作范圍電壓輸入范圍： 0~128V；測量電流輸入范圍： 0~6.4A； ★ 保護電流輸入范圍： 0~80A； ★ 零序電流輸入范圍： 0.1~6A。 7、其他 ★（1）多功能微機保護實驗裝置部分硬件接口和通信協議開放，老師和學生可自行編寫保護、測控、自動控制軟件，下載到裝置中進行測試 ★（2）該變壓器微機保護裝置集成了后備保護、主變保護、線路保護三合一保護為一體。要求投標人提供該微機保護裝置、裝置背面端子圖、裝置的硬件原理結構圖 ★（3）投標現場要求提供微機保護裝置樣機和裝置對應的國家繼電保護設備質量監督檢驗中心出具的檢驗報告復印件，檢驗報告復印件需加蓋生產廠家公章。檢驗報告內容必須包含電氣性能及安全檢驗報告和電磁兼容檢驗報告。	1套
2	通訊模塊	1、通訊管理機能夠?qū)崿F(xiàn)構建電力及工業自動化系統，實現自動化系統中微機設備與后臺監控主站、遠方調度主站等之間的數據交換。 2、★其采用32位CPU和實時多任務操作系統軟件，有豐富的通訊規約庫，支持IEC101/102/103/104、 DNP3.0、MODBUS、SC1801、CDT91/92、IEC61850、DISA等標準規約及多個廠家的私有規約。 3、★支持100M以太網，以太網口可同時接入雙上位機，具有自動實時監測通訊狀態并自動切換功能。通訊接口和通訊規約可靈活配置,雙冗余供電，保證系統穩定運行,支持雙機熱備，故障時快速自動切換,支持遠程WEB瀏覽及診斷服務。 4、★將數據和信息通過設備采集后，傳送至通訊管理機，然后送往上位機系統、上級調度中心。接收和處理中控室計算機和上級調度中心下發的各種命令，再下至發至各保護測控裝置。 5、★要求提供制造商售后服務承諾書原件	1臺
3	網絡交換機	千兆以太網交換機、24個10/100/1000Base-T以太網端口，4個1000Base-X SFP千兆以太網端口	1臺
4	直流電源模塊	1、使用環境條件工組環境溫度： -10℃～+45℃；最大月平均相對濕度：≤90% 最大日平均相對濕度：≤95% 海拔高度：不大于2000米。工作環境條件：無導電微粒塵埃，無腐蝕金屬和破壞絕緣的化學物質，使用地點應具有防御雨、雪、風、沙的設施，周圍不允許充滿水蒸氣或有較嚴重的霉菌存在。 2、輸入電源交流輸入電壓：85～265VAC 頻率：50Hz±10％波形：正弦波，波形畸變<5% 功率要求：單臺不小于300VA。 ★3、輸出功率及功耗（1）連續運行功率： l 連續運行：240W。(不接電池）可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。 l 短時運行功率：700W，60S。可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。 l 瞬時運行功率：≤1000W，300ms。可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。（2）功率消耗：裝置本身消耗的功率不大于8W。	1套
5	上位機監控軟件	該上位機監控軟件為變電站自動化系統軟件包含數據庫存、監控系統、工程師站等部分。變電站自動化系統采用分層分布式結構，保證了系統組態的靈活性和功能配置的方便性。系統整體上分為站控層和間隔層兩層，站控層和間隔層之間通過通信網絡相連。系統在設計時充分地考慮了電力系統信息化的要求，設計了與 MIS 系統和繼電保護信息管理系統等多種信息化系統的接口，提供變電站全面的信息服務支持。 1、該系統包含編程開發軟件，圖形開發軟件，報表開發軟件，數據采集開發軟件，系統管理軟件等； 2、采集各微機保護測控裝置數據傳送至管理服務器，實現遙測、遙控功能； 3、實現遙信功能；測控裝置和RTU接受并執行管理服務器發送的命令，完成對斷路器的分合閘操作，實現遙控功能；各控制器接受并執行管理服務器發送的調度命令； 4、調節發電機的有功和無功，實現遙調功能； 5、可根據實際構建的電網結構靈活組態系統監控，真實再現電力現場的實際運行情況，且監控系統功能可根據實驗項目的不同而相應改變； 6、實驗系統用來進行發電廠多機組并網運行實驗時，系統可作為變電站綜合自動化監控平臺，完成對各機組的監視、控制和調節功能； 7.★能耗管理； 8.★視頻監控實訓室內安裝視頻監控網絡攝像頭，監控軟件可實現監控視頻的查看與攝像頭的控制功能；（監控軟件同時具備電力監控和視頻監控的功能，提供畫面截圖） 9.★WEB發布功能監控軟件需要提供了WEB發布，其采用B/S結構，支持 Internet/Intranet網絡上的任何一臺PC機通過瀏覽器瀏覽工業現場的實時畫面，監測各種測量數據，實現了對客戶信息服務的動態性、實時性和交互性； 10.★聲光報警監控軟件可設置各報警、事故、SOE事件，是否響鈴，并通過軟件控制聲光報警器進行報警。 11、★支持30個授權，可滿足30人同時使用； 12、★提供軟件著作權證書； 12、★要求上位機監控軟件為為國家電網變電站工業現場系統監控管理軟件，投標現場提供現場視頻演示或軟件演示）	1套
6	云智能實驗室安全管理系統	實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。主要功能：（1）上電系統自測 1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。 2）故障內容有相應文字顯示。 3）對故障進行語音報警。（2）運行檢測保護 1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。 2）對故障進行語音報警。 3）保護閥值可進行現場設置。（3）漏電功能測試 1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。 2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。（4）過壓保護 1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。 2）對應的“過壓相”進行文字顯示。 3）語音播報“線路過壓，請注意”。（5）過流保護 1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。 2）對應的“過流相”進行文字提示。 3）語音播報“線路過流，請注意” （6）漏電保護 1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。 2）對“漏電”進行文字顯示。 3）語音播報“線路漏電，請注意”。（7）電源監控 1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V 2）可對各相電流進行數值顯示及曲線顯示，顯示精度± 3）高壓保護電壓設置：設置范圍<300V，輸入1A;動作時間：2-5S，輸入單位0.1S 4）欠壓保護電壓設置：設置范圍：>154V，輸入單位1V；動作時間：2-5S，輸入單位0.1S 5）過流保護電流設置：設置范圍：<20A,輸入單位0.01A;動作時間：0.5-2S，輸入單位0.1S ★投標時提供云智能實驗室安全管理系統軟件著作權證書原件備。	1套
