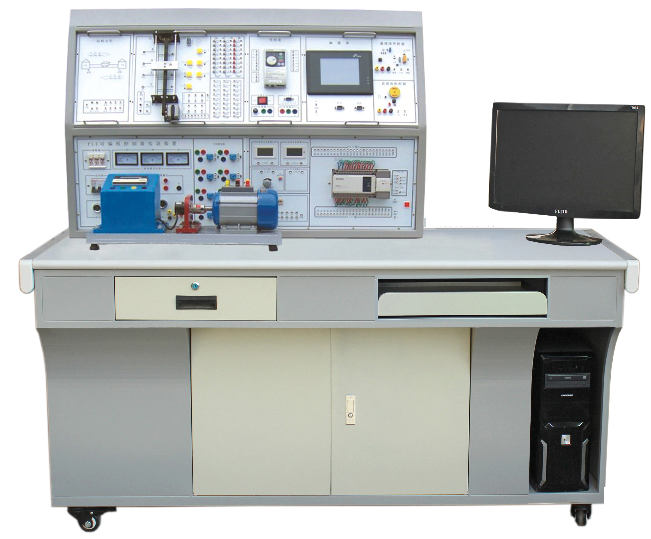

電氣自動化學習實訓臺
電氣自動化學習試驗臺由實驗臺、實驗屏、PLC主機模塊、模擬實驗?zāi)K、變頻器主機模塊、觸摸屏模塊、附件（手冊、實驗導線等）組成。
一、技術參數
1、實驗臺技術規格
① 尺寸規格：H1600mm×D680mm×W1540mm，作為參考；
② 桌身采用1.5mm厚優質冷軋板精加工，經過酸洗、磷化、噴塑處理，外觀光澤大方，經久耐用；
③ 桌面采用25mm厚中纖板，表面壓貼進口可彎曲防火板，防熱防腐蝕，臺面前側鴨嘴形；桌面鋪設PVC防靜電桌墊，透明無異味；
④ 實驗桌底部分安裝有四個萬向滾輪，其中兩個帶剎車功能，移動方便。
2、實驗屏技術規格
① 驗屏采用1.5mm厚優質冷軋板精加工，經過酸洗、磷化、噴塑處理，外觀光澤大方，經久耐用；
② 實驗上層用于懸掛實驗?zāi)K，下層安裝控制電源。
③ 實驗屏設計
④ 漏電保護總電源開關1只（16A）；
⑤ 三相電源指示燈3只；
⑥ 熔斷器3只（10A）；
⑦ 交流380V電源輸出2組（插座輸出和疊插接口輸出），1個斷路器3P 10A；
⑧ 交流220V電源輸出2組（插座輸出和疊插接口輸出），1個斷路器2P 10A；
⑨ 直流24V直流穩壓電源2組，功率150W（數字顯示電壓表、電流表），1個船型開關；
⑩ 直流0～5V可調電源輸出2組，功率100W（數字顯示電壓表；調節電位器采用高精度多圈電位器）；
3、功能配置
① 實訓臺的硬件配置，能夠完成如下實驗功能：
② 無線AP與交換機互連，將使學員PC與PLC及觸摸屏之間無線連接
③ 可以通過外網就能調試學習機臺
④ 觸摸屏：15寸彩色，按鈕、指示燈、動畫、權限、報警功能、曲線、歷史記錄、腳本、配方等
⑤ 變頻器帶電機，編碼器閉環控制
⑥ 變頻器多段速、模擬量調速、現場總線通訊、以太網通訊
⑦ 步進控制器與步進電機：脈沖輸出、定位指令、步進、伺服、多軸
⑧ PID調試：加熱器、溫控器
⑨ 編碼器高速計數、測速、測距
⑩ 溫控儀表、Modbus串口通訊
? 模擬量：電壓、電流輸入及輸出
? 開關量輸入，4組，每組16點，每組形式都不一致：PNP,NPN，按鈕，選擇開關，快速接插頭
? 電機星三角降壓啟動、電機正反轉
? 組態軟件、編程調試軟件、各模塊對應的專用軟件
4、 PLC主機模塊技術規格
⑴PLC：西門子S7-1200 1212C DC/DC/DC，W90mm×H100mm×D75mm(6ES7 212-1AE31-0XB0),功耗為9W，重量為370g，數字量8點輸入/6 點輸出，2路模擬量輸入，5路高速計數器，固態 MOSFET輸出,4096個字節位存儲器（M）,50KB工作存儲器，1MB負載存儲器，10KB保持性存儲器,開關延遲(Qa.0－Qa.3)接通<1.0μs、斷開<3.0μs,開關延遲(Qa.4－Qa.5)接通<50μs、斷開<200μs，最大可支持4路脈沖輸出和8路脈沖捕捉輸入，脈沖串輸出頻率（Qa.0 和 Qa.2）2Hz~100kHz，10/100Mb/s以太網口1個1500VDC隔離；
⑵數字IO擴展模塊：SM1223 DI16×24VDC DQ16×RLY，，W70mm×H100mm×D75mm(6ES7 223-1PL30-0XB0),功耗為10W，重量為350g，16路數字輸入,輸入額定電壓24V，輸入浪涌電壓35VDC/0.5s，16路數字輸出，輸出電壓范圍5－30VDC或5－250VAC，輸出開關延遲<10ms；
⑶模擬IO擴展模塊：SM1234 AI4x13位 AQ2x14位，W45mm×H100mm×D75mm(6ES7 234-4HE30-0XB0),功耗為2.0W，重量為220g，4路模擬輸入，2模擬輸出，輸入范圍±10V、±5V、±2.5V或0－20mA，輸入滿量程范圍-27,648~27,648，輸入精度12位+符號位，輸出范圍±10V或0－20mA，輸出電壓精度14位，輸出電流精度13位，輸出電壓滿量程范圍-27,648~27,648，輸出電流滿量程范圍：0~27,648；
⑷串口通信模塊：CM1241 RS485/422，W30mm×H100mm×D75mm (6ES7 241-1CH31-0XB0),功耗為1.2W，重量為155g，支持ASCII、Modbus主/從站和USS標準協議，最長通信距離1000m，隔離最大電壓500VAC/1分鐘，共模電壓范圍-7V~12 V/1秒/3VRMS連續，B上終端和偏置10KΩ對+5V，A終端和偏置10KΩ對GND，接收器輸入阻抗>5.4 KΩ(包括終端)，接收器靈敏度+/-0.2V滯后60mV；
⑸緊湊型交換機模塊：CSM 1277，W45mm×H100mm×D75mm(6GK7 277-1AA10-0AA0),功耗為1.6W，重量為150g，4個10/100Mbps(半/全雙工)浮地RJ45插口，支持應用自檢測(autosensing)和交叉自適應(autocrossover)功能，輸入端PTC自恢復熔斷器(0.5A/60V)，標準電纜最大長度90m，船用/拖拽電纜纜最大長度75m，工作溫度0ºC－60ºC，工作相對濕度<95%(無結露)，無風扇散熱設計。；
⑹PROFIBUS模塊：CM1243-5 PROFIBUS DP主站模塊、CM1242-5 PROFIBUS DP從站模塊，W30mm×H100mm×D75mm(主站6GK7 243-5DX30-0XE0，從站6GK7 242-5DX30-0XE0),功耗為0.75W，9針D型母接頭，垂直安裝運行溫度0ºC~55 ºC，水平安裝運行溫度0 ºC~45ºC，工作最大相對濕度95%；
⑹配置安裝機架、連接器（40針）、存儲卡(2M)等必要配件；
⑺所有數字量輸入和模擬量輸入/輸出點，引出至模塊面板，利用疊插式導線連接實驗；數字量輸出點通過微繼電器轉接后引出到疊插式端子，印刷標識與各模塊標識一致；預留1個模擬量通道；
⑻配置數據通訊電纜。
5、 模擬實驗?zāi)K技術規格
配置3種控制模塊單元、1種數據轉換單元、1種數字信號單元：
⑴控制模塊單元1：水塔水位控制，含模擬水泵設備運行狀態指示，水位狀態開關量輸出，啟動和停止操作按鈕。
⑵控制模塊單元2：電機星三角啟動控制，含電機運行狀態指示，接觸器運行狀態指示，啟動和停止操作按鈕。
⑶控制模塊單元3：伺服電機控制，西門子G120型，進線電壓 1AC 200 V 到 240 V (-15%/10%), 0.05 kW to 0.75 kW，3AC 200 V 到240 V (-15%/10%), 0.05 kW to 2 kW，速度控制模式：與SIMATIC S7-1500 / S7-1200 連接，組態TO 可實現速度或位置控制，支持通信 PROFINET，防護等級為IP20，伺服電機SIMOTICS S-1FL6 低轉動慣量，軸高為 20mm,30mm,40mm。
⑷模擬量單元：模擬量板模塊，4個模擬量輸入信號（可調旋鈕，0-20mA，對應顯示值0.0-100.0），4個模擬量輸出信號（4-20mA，顯示值0.0-100.0），220V供電，各模擬信號均為獨立穩定信號，無干擾。
⑸數字量單元：數字量板模塊，含4個不自鎖按鈕開關（P1-P4），4個帶自鎖按鈕開關（P5-P8），8個撥動開關（S1-S8），8個輸出,發光二極管（紅色，L01-L08），8個輸出,發光二極管（黃色，L11-L18），8個輸出,發光二極管（綠色，L21-L28），兩個數碼二極管（LED1，LED2），共陰極供電；
硬件配置：
伺服驅動器，伺服電機，轉盤，接觸器，接觸器，紅色按鈕，綠色按鈕，扭子開關，熔斷器，指示燈，A/D轉換器，D/A轉換器，自鎖按鈕，按鈕。
6、變頻器主機模塊技術規格
⑴變頻器
①變頻器主機，ABB ACS880系列，Pe=0.75Kw，Ue=380V，矢量控制，輸入頻率47至63Hz，輸出頻率0至650Hz，功率因數0.98，恒轉矩(CT)為1.5×額定輸出電流，變轉矩(VT)為1.1×額定輸出電流，15個可編程固定頻率，4個可編程跳轉頻率，6個可編程數字輸入點，2個可編程模擬(0~10V或0~20mA或-10~10V)輸入點，2個可編程模擬(0~20mA)輸出，3個可編程繼電器輸出，支持RS485/RS232串行通信，支持直流注入制動、復合制動、動力制動，支持欠電壓保護、過電壓保護、過負載保護、接地保護、短路保護、點擊失步保護，電動機鎖定保護、電動機過溫保護、變頻器過溫保護、參數聯鎖保護，防護等級為IP20；
②所有端口引出至掛箱面板，控制端口引出插口類型與PLC輸入輸出端口類型一致，與主回路端口連線不能通用。
3教學電機：Pe=0.75Kw，Ue=380V，三相異步型。
4配裝高分辨率光電編碼器及PROFINET通訊模塊。
⑵控制電機
①帶負載調節裝置，可進行負載大小無級調節，配電磁調速電動機控制器；
②電機參數：Pe=0.75Kw，Ue=380V，三相異步型；
⑶手持式光電測速表
①采用微型計算機技術，光電技術和抗干擾技術等多項先進技術，無需接觸就能準確地測量出轉速值顯示器；
②5位10mm液晶顯示屏測試范圍：2.5～99,999 轉/分（r/min）；
③分辨率：0.1轉/分（2.5～999.9轉/分）；
④測量精度：±（0.05%n+1d） 采樣時間：1.0秒（60轉/分以下）；工作電源：DC5V（四節五號干電池）。
7、觸摸屏模塊技術規格
⑴采用12寸西門子觸摸屏SIMATIC TP1200 comfort，額定電壓+24VDC(19.2到28.8V)，12.1'' TFT 顯示屏，1280 x 800 像素，16M 色；觸摸屏；1 x MPI/PROFIBUS DP，1 x 支持 MRP 和 RT/IRT 的 PROFINET/工業以太網接口（2 個端口）；2 x 多媒體卡插槽；3 x USB，
⑵配套數據通訊電纜。
8、附件
⑴實驗指導書及可編輯電子文檔；
⑵實驗導線（強電型、弱電型）。
二、自動化學習臺培訓項目
培訓采用現場實操培訓，根據沙沱發電廠現場實際情況與電氣人員需求進行，具體項目如下：
項目一 PLC基本指令的應用
項目二 PLC功能指令的應用
項目三 PLC數模轉換的應用
項目四 PLC水塔水位控制的程序編寫
項目五 PLC控制電機的多種方式啟動實訓練習
項目六 伺服電機驅動器的認識及應用
項目七 PLC控制伺服驅動器的實訓練習
項目八 PLC水塔水位控制練習
項目九 PLC控制變頻器實訓練習
項目十 變頻器的面板控制實訓
項目十一 變頻器的正反轉起?？刂?br /> 項目十二 變頻器的多段速控制
項目十三 變頻器模擬量輸入調速控制
項目十四 編碼器速度檢測的應用
項目十五 電磁調速電動機控制器的認識與應用
項目十六 觸摸屏編程軟件使用
項目十七 觸摸屏與PLC編程應用
項目十八 觸摸屏與PLC模擬流水燈的實訓練習
項目十九 觸摸屏與PLC模擬交通燈的實訓練習
項目二十 觸摸屏與PLC模擬搶答器的實訓練習
項目二十一 觸摸屏與PLC模擬機組壓油裝置
項目二十二 觸摸屏與PLC模擬高、低壓氣機
項目二十三 觸摸屏與PLC模擬頂蓋水泵控制系統
項目二十四 觸摸屏與PLC模擬推力外循環控制系統
三、設備清單
1、實驗臺技術規格
① 尺寸規格：H1600mm×D680mm×W1540mm，作為參考；
② 桌身采用1.5mm厚優質冷軋板精加工，經過酸洗、磷化、噴塑處理，外觀光澤大方，經久耐用；
③ 桌面采用25mm厚中纖板，表面壓貼進口可彎曲防火板，防熱防腐蝕，臺面前側鴨嘴形；桌面鋪設PVC防靜電桌墊，透明無異味；
④ 實驗桌底部分安裝有四個萬向滾輪，其中兩個帶剎車功能，移動方便。
2、實驗屏技術規格
① 驗屏采用1.5mm厚優質冷軋板精加工，經過酸洗、磷化、噴塑處理，外觀光澤大方，經久耐用；
② 實驗上層用于懸掛實驗?zāi)K，下層安裝控制電源。
③ 實驗屏設計
④ 漏電保護總電源開關1只（16A）；
⑤ 三相電源指示燈3只；
⑥ 熔斷器3只（10A）；
⑦ 交流380V電源輸出2組（插座輸出和疊插接口輸出），1個斷路器3P 10A；
⑧ 交流220V電源輸出2組（插座輸出和疊插接口輸出），1個斷路器2P 10A；
⑨ 直流24V直流穩壓電源2組，功率150W（數字顯示電壓表、電流表），1個船型開關；
⑩ 直流0～5V可調電源輸出2組，功率100W（數字顯示電壓表；調節電位器采用高精度多圈電位器）；
3、功能配置
① 實訓臺的硬件配置，能夠完成如下實驗功能：
② 無線AP與交換機互連，將使學員PC與PLC及觸摸屏之間無線連接
③ 可以通過外網就能調試學習機臺
④ 觸摸屏：15寸彩色，按鈕、指示燈、動畫、權限、報警功能、曲線、歷史記錄、腳本、配方等
⑤ 變頻器帶電機，編碼器閉環控制
⑥ 變頻器多段速、模擬量調速、現場總線通訊、以太網通訊
⑦ 步進控制器與步進電機：脈沖輸出、定位指令、步進、伺服、多軸
⑧ PID調試：加熱器、溫控器
⑨ 編碼器高速計數、測速、測距
⑩ 溫控儀表、Modbus串口通訊
? 模擬量：電壓、電流輸入及輸出
? 開關量輸入，4組，每組16點，每組形式都不一致：PNP,NPN，按鈕，選擇開關，快速接插頭
? 電機星三角降壓啟動、電機正反轉
? 組態軟件、編程調試軟件、各模塊對應的專用軟件
4、 PLC主機模塊技術規格
⑴PLC：西門子S7-1200 1212C DC/DC/DC，W90mm×H100mm×D75mm(6ES7 212-1AE31-0XB0),功耗為9W，重量為370g，數字量8點輸入/6 點輸出，2路模擬量輸入，5路高速計數器，固態 MOSFET輸出,4096個字節位存儲器（M）,50KB工作存儲器，1MB負載存儲器，10KB保持性存儲器,開關延遲(Qa.0－Qa.3)接通<1.0μs、斷開<3.0μs,開關延遲(Qa.4－Qa.5)接通<50μs、斷開<200μs，最大可支持4路脈沖輸出和8路脈沖捕捉輸入，脈沖串輸出頻率（Qa.0 和 Qa.2）2Hz~100kHz，10/100Mb/s以太網口1個1500VDC隔離；
⑵數字IO擴展模塊：SM1223 DI16×24VDC DQ16×RLY，，W70mm×H100mm×D75mm(6ES7 223-1PL30-0XB0),功耗為10W，重量為350g，16路數字輸入,輸入額定電壓24V，輸入浪涌電壓35VDC/0.5s，16路數字輸出，輸出電壓范圍5－30VDC或5－250VAC，輸出開關延遲<10ms；
⑶模擬IO擴展模塊：SM1234 AI4x13位 AQ2x14位，W45mm×H100mm×D75mm(6ES7 234-4HE30-0XB0),功耗為2.0W，重量為220g，4路模擬輸入，2模擬輸出，輸入范圍±10V、±5V、±2.5V或0－20mA，輸入滿量程范圍-27,648~27,648，輸入精度12位+符號位，輸出范圍±10V或0－20mA，輸出電壓精度14位，輸出電流精度13位，輸出電壓滿量程范圍-27,648~27,648，輸出電流滿量程范圍：0~27,648；
⑷串口通信模塊：CM1241 RS485/422，W30mm×H100mm×D75mm (6ES7 241-1CH31-0XB0),功耗為1.2W，重量為155g，支持ASCII、Modbus主/從站和USS標準協議，最長通信距離1000m，隔離最大電壓500VAC/1分鐘，共模電壓范圍-7V~12 V/1秒/3VRMS連續，B上終端和偏置10KΩ對+5V，A終端和偏置10KΩ對GND，接收器輸入阻抗>5.4 KΩ(包括終端)，接收器靈敏度+/-0.2V滯后60mV；
⑸緊湊型交換機模塊：CSM 1277，W45mm×H100mm×D75mm(6GK7 277-1AA10-0AA0),功耗為1.6W，重量為150g，4個10/100Mbps(半/全雙工)浮地RJ45插口，支持應用自檢測(autosensing)和交叉自適應(autocrossover)功能，輸入端PTC自恢復熔斷器(0.5A/60V)，標準電纜最大長度90m，船用/拖拽電纜纜最大長度75m，工作溫度0ºC－60ºC，工作相對濕度<95%(無結露)，無風扇散熱設計。；
⑹PROFIBUS模塊：CM1243-5 PROFIBUS DP主站模塊、CM1242-5 PROFIBUS DP從站模塊，W30mm×H100mm×D75mm(主站6GK7 243-5DX30-0XE0，從站6GK7 242-5DX30-0XE0),功耗為0.75W，9針D型母接頭，垂直安裝運行溫度0ºC~55 ºC，水平安裝運行溫度0 ºC~45ºC，工作最大相對濕度95%；
⑹配置安裝機架、連接器（40針）、存儲卡(2M)等必要配件；
⑺所有數字量輸入和模擬量輸入/輸出點，引出至模塊面板，利用疊插式導線連接實驗；數字量輸出點通過微繼電器轉接后引出到疊插式端子，印刷標識與各模塊標識一致；預留1個模擬量通道；
⑻配置數據通訊電纜。
5、 模擬實驗?zāi)K技術規格
配置3種控制模塊單元、1種數據轉換單元、1種數字信號單元：
⑴控制模塊單元1：水塔水位控制，含模擬水泵設備運行狀態指示，水位狀態開關量輸出，啟動和停止操作按鈕。
⑵控制模塊單元2：電機星三角啟動控制，含電機運行狀態指示，接觸器運行狀態指示，啟動和停止操作按鈕。
⑶控制模塊單元3：伺服電機控制，西門子G120型，進線電壓 1AC 200 V 到 240 V (-15%/10%), 0.05 kW to 0.75 kW，3AC 200 V 到240 V (-15%/10%), 0.05 kW to 2 kW，速度控制模式：與SIMATIC S7-1500 / S7-1200 連接，組態TO 可實現速度或位置控制，支持通信 PROFINET，防護等級為IP20，伺服電機SIMOTICS S-1FL6 低轉動慣量，軸高為 20mm,30mm,40mm。
⑷模擬量單元：模擬量板模塊，4個模擬量輸入信號（可調旋鈕，0-20mA，對應顯示值0.0-100.0），4個模擬量輸出信號（4-20mA，顯示值0.0-100.0），220V供電，各模擬信號均為獨立穩定信號，無干擾。
⑸數字量單元：數字量板模塊，含4個不自鎖按鈕開關（P1-P4），4個帶自鎖按鈕開關（P5-P8），8個撥動開關（S1-S8），8個輸出,發光二極管（紅色，L01-L08），8個輸出,發光二極管（黃色，L11-L18），8個輸出,發光二極管（綠色，L21-L28），兩個數碼二極管（LED1，LED2），共陰極供電；
硬件配置：
伺服驅動器，伺服電機，轉盤，接觸器，接觸器，紅色按鈕，綠色按鈕，扭子開關，熔斷器，指示燈，A/D轉換器，D/A轉換器，自鎖按鈕，按鈕。
6、變頻器主機模塊技術規格
⑴變頻器
①變頻器主機，ABB ACS880系列，Pe=0.75Kw，Ue=380V，矢量控制，輸入頻率47至63Hz，輸出頻率0至650Hz，功率因數0.98，恒轉矩(CT)為1.5×額定輸出電流，變轉矩(VT)為1.1×額定輸出電流，15個可編程固定頻率，4個可編程跳轉頻率，6個可編程數字輸入點，2個可編程模擬(0~10V或0~20mA或-10~10V)輸入點，2個可編程模擬(0~20mA)輸出，3個可編程繼電器輸出，支持RS485/RS232串行通信，支持直流注入制動、復合制動、動力制動，支持欠電壓保護、過電壓保護、過負載保護、接地保護、短路保護、點擊失步保護，電動機鎖定保護、電動機過溫保護、變頻器過溫保護、參數聯鎖保護，防護等級為IP20；
②所有端口引出至掛箱面板，控制端口引出插口類型與PLC輸入輸出端口類型一致，與主回路端口連線不能通用。
3教學電機：Pe=0.75Kw，Ue=380V，三相異步型。
4配裝高分辨率光電編碼器及PROFINET通訊模塊。
⑵控制電機
①帶負載調節裝置，可進行負載大小無級調節，配電磁調速電動機控制器；
②電機參數：Pe=0.75Kw，Ue=380V，三相異步型；
⑶手持式光電測速表
①采用微型計算機技術，光電技術和抗干擾技術等多項先進技術，無需接觸就能準確地測量出轉速值顯示器；
②5位10mm液晶顯示屏測試范圍：2.5～99,999 轉/分（r/min）；
③分辨率：0.1轉/分（2.5～999.9轉/分）；
④測量精度：±（0.05%n+1d） 采樣時間：1.0秒（60轉/分以下）；工作電源：DC5V（四節五號干電池）。
7、觸摸屏模塊技術規格
⑴采用12寸西門子觸摸屏SIMATIC TP1200 comfort，額定電壓+24VDC(19.2到28.8V)，12.1'' TFT 顯示屏，1280 x 800 像素，16M 色；觸摸屏；1 x MPI/PROFIBUS DP，1 x 支持 MRP 和 RT/IRT 的 PROFINET/工業以太網接口（2 個端口）；2 x 多媒體卡插槽；3 x USB，
⑵配套數據通訊電纜。
8、附件
⑴實驗指導書及可編輯電子文檔；
⑵實驗導線（強電型、弱電型）。
二、自動化學習臺培訓項目
培訓采用現場實操培訓，根據沙沱發電廠現場實際情況與電氣人員需求進行，具體項目如下：
項目一 PLC基本指令的應用
項目二 PLC功能指令的應用
項目三 PLC數模轉換的應用
項目四 PLC水塔水位控制的程序編寫
項目五 PLC控制電機的多種方式啟動實訓練習
項目六 伺服電機驅動器的認識及應用
項目七 PLC控制伺服驅動器的實訓練習
項目八 PLC水塔水位控制練習
項目九 PLC控制變頻器實訓練習
項目十 變頻器的面板控制實訓
項目十一 變頻器的正反轉起?？刂?br /> 項目十二 變頻器的多段速控制
項目十三 變頻器模擬量輸入調速控制
項目十四 編碼器速度檢測的應用
項目十五 電磁調速電動機控制器的認識與應用
項目十六 觸摸屏編程軟件使用
項目十七 觸摸屏與PLC編程應用
項目十八 觸摸屏與PLC模擬流水燈的實訓練習
項目十九 觸摸屏與PLC模擬交通燈的實訓練習
項目二十 觸摸屏與PLC模擬搶答器的實訓練習
項目二十一 觸摸屏與PLC模擬機組壓油裝置
項目二十二 觸摸屏與PLC模擬高、低壓氣機
項目二十三 觸摸屏與PLC模擬頂蓋水泵控制系統
項目二十四 觸摸屏與PLC模擬推力外循環控制系統
三、設備清單
| 1 | 實訓臺 |
柜體H1600mm×D680mm×W1540mm（可調整） 桌身采用1.5mm厚 桌面采用25mm厚中纖板 桌面鋪設PVC防靜電桌墊 桌底四個萬向滾輪，其中兩個帶剎車 |
面 | 1 |
| 2 | 電源系統 |
（1）漏電保護總電源開關1只 （2）三相電源指示燈3只 （3）熔斷器3只 （4）交流380V電源輸出2組（插座輸出和疊插接口輸出） （5）交流220V電源輸出2組（插座輸出和疊插接口輸出） （6）直流24V直流穩壓電源2組（數字顯示電壓表、電流表） （7）直流0～5V可調電源輸出2組（數字顯示電壓表、電流表，調節電位器采用高精度多圈電位器） |
套 | 1 |
| 3 | 觸摸屏模塊 | SIMATIC HMI TP1200 comfort，12.1'' TFT 顯示屏，1280 x 800 像素，16M 色；觸摸屏；1 x MPI/PROFIBUS DP，1 x 支持 MRP 和 RT/IRT 的 PROFINET/工業以太網接口（2 個端口）；2 x 多媒體卡插槽；3 x USB | 套 | 1 |
| 4 | PLC主機模塊（主站） |
西門子PLC模塊，主要設備包括： ⑴ PLC：西門子S7-1200系列1212C DC/DC/DC ⑵ 數字量8點輸入/6 點輸出，2路模擬量輸入 ⑶ 5路高速計數器 ⑷ 固態 － MOSFET輸出 ⑸ 數字IO擴展模塊：SM1223 DI16×24VDC，DQ16×RLY ⑹ 模擬IO擴展模塊：SM1234 AI4x13位，AQ2x14位 ⑺ 串口通信模塊：CM1241 RS485/422 ⑻ 網絡交換模塊：CSM 1277 ⑼ PROFIBUS模塊：CM1243-5 PROFIBUS DP |
套 | 1 |
| 5 | PLC主機模塊（從站） |
西門子PLC模塊，主要設備包括： ⑴PLC：西門子S7-1200系列1212C DC/DC/DC 數字量8點輸入/6 點輸出，2路模擬量輸入 5路高速計數器 固態 － MOSFET輸出 ⑵數字IO擴展模塊：SM1223 DI16×24VDC，DQ16×RLY ⑶模擬IO擴展模塊：SM1234 AI4x13位，AQ2x14位 ⑷串口通信模塊：CM1241 RS485/422 ⑸網絡交換模塊：CSM 1277 ⑹PROFIBUS模塊：CM1242-5 PROFIBUS DP |
1 | |
| 6 | 變頻器主機模塊（含電機） |
1、變頻器主機模塊 （1）變頻器主機，ABB ACS880系列，Pe=0.75Kw，Ue=380V，矢量控制； （2）所有端口引出至掛箱面板，控制端口引出插口類型與PLC輸入輸出端口類型一致，與主回路端口連線不能通用。 2、 帶PROFINET通信卡，編碼器卡 2、控制電機 電機參數：Pe=0.75Kw，Ue=380V，三相異步型。 |
套 | 1 |
| 7 | 水塔水位控制 | 含模擬水泵設備運行狀態指示，水位狀態開關量輸出，啟動和停止操作按鈕 | 套 | 1 |
| 8 | 電機星三角啟動控制 | 含電機運行狀態指示，接觸器運行狀態指示，啟動和停止操作按鈕 | 套 | 1 |
| 9 | D/A轉換和A/D轉換模塊 |
1、4個模擬量輸入信號（可調旋鈕，0-20mA，對應顯示值0.0-100.0）； 2、4個模擬量輸出信號（4-20mA，顯示值0.0-100.0）； 3、220V供電； 4、各模擬信號均為獨立穩定信號，無干擾； |
套 | 1 |
| 10 | 16路開關和16指示燈 |
1、4個不自鎖按鈕開關（P1-P4）； 2、4個帶自鎖按鈕開關（P5-P8）； 3、8個撥動開關（S1-S8）； 4、8個輸出,發光二極管（紅色，L01-L08）； 5、8個輸出,發光二極管（黃色，L11-L18）； 6、8個輸出,發光二極管（綠色，L21-L28）； 7、兩個數碼二極管（LED1，LED2），共陰極供電； |
套 | 1 |
| 11 | 伺服模塊（含控制器和電機） |
西門子G120型 1.進線電壓 1AC 200 V 到 240 V (-15%/10%), 0.05 kW to 0.75 kW 3AC 200 V 到240 V (-15%/10%), 0.05 kW to 2 kW 2.控制模式 速度控制模式：與SIMATIC S7-1500 / S7-1200 連接，組態TO 可實現速度或位置控制 3.通信 PROFINET 4.防護等級 IP20 5.伺服電機 SIMOTICS S-1FL6 低轉動慣量，軸高為 20mm,30mm,40mm |
套 | 2 |
| 12 | 無線AP | 帶SIM卡的無線AP，方便隨時隨地進行PLC在線學習。帶2年流量卡。 | 套 | 1 |
| 13 | 加熱器、溫控器 | 便于PID調試的加熱器、溫控器、帶Modbus串口通訊 | 套 | 1 |
| 14 | 臺式電腦 | 安裝好培訓臺配套軟件，WIN10,聯想或DELL | 套 | 1 |
| 15 | 液位傳感器 | 量程0-5m，輸出4-20mA | 套 | 1 |
