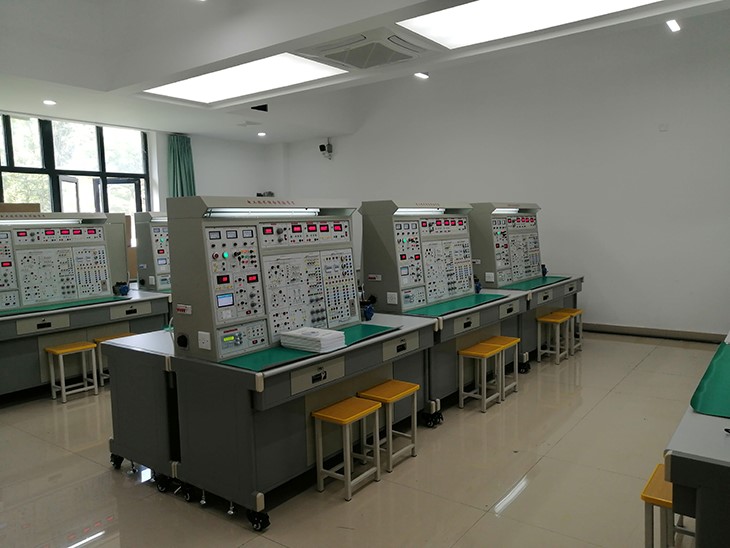

LGK-26B型電工電子電力拖動技能實驗平臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述

電工電子電力拖動技能實驗平臺、電工電子與電力拖動實訓臺承擔機電一體化技術、數控技術等機電類相關專業的《電工電子技術及應用》等課程的實訓。同時為學生創新實踐、職業技能考核等提供服務。電工電子技能實驗平臺.電路電拖實驗實驗臺、電工電子技能實驗裝置、電路電拖實驗室設備主要承擔機電類、電子類等各種專業的《電工技術》、《電工學》、《電機學》、《電機與拖動基礎》、《電力拖動及控制》、《電氣控制技術》、《電氣控制設備》等多門課程的實驗和實訓?？蛇M(jìn)行各種典型電機工作性能和機械特性的測定，以及常用電氣控制線路的訓練和考核。

二、特點

1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實訓項目。
2、適應性強 實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實訓。
3、整套性強 從儀器儀表、專用電源到實訓連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實訓的需要進行配套。
4、一致性強 實訓器件選擇合理、配套完整，使多組實訓結果有良好的同一性，便于教師組織和指導實訓教學。
5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實訓掛件任務明確，操作、維護簡便。

三、功能

1、本裝置可提供實訓所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實訓掛箱及電機等。
2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實訓。
3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實訓。
4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實訓。

四、實訓裝置的組成

1、裝置主要由：
（1）實訓臺
（2）電源儀器控制屏
（3）實驗掛箱
（4）三相鼠籠電機
（5）系統采集、監控及二次開發等組成。

五、實訓臺技術

1、輸入電源：三相四線（或三相五線）380V±10％/50Hz；
2、輸入功率：<1.5KVA
3、外形尺寸：160cm×75cm×165cm。鐵質雙層亞光密紋噴塑結構；
4、實驗裝置設計有電流型漏電保護功能：
（1）有電壓型漏電保護功能，避免實驗裝置控制屏內漏電現象；
（2）三相380V交流電源輸出帶有過流和短路保護功能；
（3）直流恒壓源、恒流源、信號源等要有短路和開路保護功能；
（4）各種測量儀表都具有過量程保護功能。

六、電源儀器控制屏

1、控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、為實驗提供交流電源、直流電源、恒流源、受控源、信號源及各種測試儀表等。
3、主控功能板：
（1）三相0～450V及單相0～250V連續可調交流電源。
配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V。
（2）可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護；
（3）三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
（4）提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，
配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。
（5）提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
（6）設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出供實驗用。
（7）設有真有效值交流數字電壓表一只，測量范圍0～500V；
4、信號源功能板：
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
（2）大屏幕LCD顯示輸出頻率、波形、減值。
（3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
（5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
（6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
5、儀表、受控源功能板：
（1）指針式精密交流電壓表：
一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V。
（2）指針式精密交流電流表：
一只，采用帶鏡面、雙刻度線（紅、黑）表頭，不同的量程讀取相應的刻度線，測量范圍0～5A。
（3）直流數顯電壓表：
一只，測量范圍0～200V，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
（4）直流數顯毫安表：
一只，測量范圍0～2000mA,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。
（5）受控源CCVS、VCCS兩路：
打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當?shù)倪B接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。

七、實驗組件掛箱

1、電路基礎實驗掛箱：
（1）提供基爾霍夫定律（可設置三個典型故障點）電路；
（2）疊加原理（可設置三個典型故障點）電路；
（3）戴維南定理電路；
（4）諾頓定理電路；
（5）二端口網絡電路；
（6）互易定理電路；
（7）R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等；
（8）各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，（9）驗證性實驗與設計性實驗相結合。
2、交流電路實驗掛箱
（1）提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。
（2）負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路；
（3）每個燈組均設有三個并聯的白熾燈鑼口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；
（4）日光燈實驗器件有30W整流器；
（5）電容器（2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座；互感線圈一組，實驗時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內；
（6）配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；
（7）鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲及電流插座便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器用等驗。
3、元件掛箱：
（1）提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V指示燈等；
（2）提供十進制可調電阻箱，阻值為0～99999.9Ω/8W。
4、單三相智能功率、功率因數表掛箱：
（1）由高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。
（2）功率測量精度為0.5級，功率因數測量范圍0.3～1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示）。
5、交流數字毫伏表：
(1)電壓測試范圍0.2mV～1000V（有效值），測試基本精度達到±1%
(2)量程分100mV、2V、20V、50V、1000V五檔，自動切換
(3)頻率測試范圍10Hz～1MHz，
(4)輸入阻抗1MΩ，輸入電容≤30pF
(5)采用FPGA-AG10KL144H作為主控采集芯片，模數轉換采用高速采樣芯片AD9226、12位ADC采樣，65MHz采樣率
(6)采用2.55英寸OLED液晶顯示，分辨率206*36，顯示顏色：白色，全視角
（7)上位機具有實時監視及關斷功能。
（8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
6、受控源(四路)、回轉器、負阻抗變換器掛箱：
（1）提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗?zāi)K。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
7、繼電接觸控制（一）掛箱：
（1）提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。
8、繼電接觸控制（二）掛箱：
（1）提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。
9、繼電接觸控制（三）掛箱：
（1）提供中間繼電器(工作狀態用發光二極管指示)二只，時間繼電器（斷電延時）一只，按鈕二只。供實驗接線用。
10、繼電接觸控制（四）掛箱：
（1）提供交流接觸器（線圈電壓380V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓380V）一只，變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。
11、三相鼠籠電機（△380V）
（1）電機的三個繞組要引出，方便接線。

八、實訓項目

（一）電工電路項目
1、儀表電壓、電流量程的擴展；
2、基本電工儀表的使用與測量誤差的計算；
3、減小儀表測量誤差的方法；
4、線性與非線性元件伏安特性的測繪；
5、疊加定理驗證及故障判斷；
6、電壓源與電流源的等效變換；
7、戴維南定理的驗證；
8、諾頓定理驗證；
9、雙口網絡測試；
10、互易定理驗證；
11、受控源VCCS、VCVS、CCVS、CCCS的實訓研究；
12、典型電信號的觀察與測量；
13、RC一階電路響應的測試；
14、二階動態電路響應的研究；
15、R、L、C元件阻抗特性的測試；
16、RC串、并聯選頻網絡特性測試；
17、R、L、C串聯諧振電路的研究；
18、用三表法測量交流電路等效參數；
19、正弦穩態交流電路相量的研究（日光燈功率因數提高實訓）；
20、互感實訓；
21、單相鐵心變壓器特性的測試；
22、三相交流電路電壓、電流的測量；
23、三相電路功率的測量；
24、功率因數及相序的測量；
25、單相電度表；
26、雙聯兩地控制電路；
（二）電力拖動部分技能實訓
1、三相鼠籠式異步電動機的使用
2、三相異步電動機點動控制
3、三相異步電動機自鎖控制
4、三相異步電動機既可點動又自鎖控制
5、接觸器聯鎖正轉控制
6、接觸器聯鎖反轉控制
7、按鈕聯鎖正轉控制
8、按鈕聯鎖反轉控制
9、接觸器和按鈕雙重聯鎖反轉控制其他要求：
