LGH-DK01型 工業機器人雕刻實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835

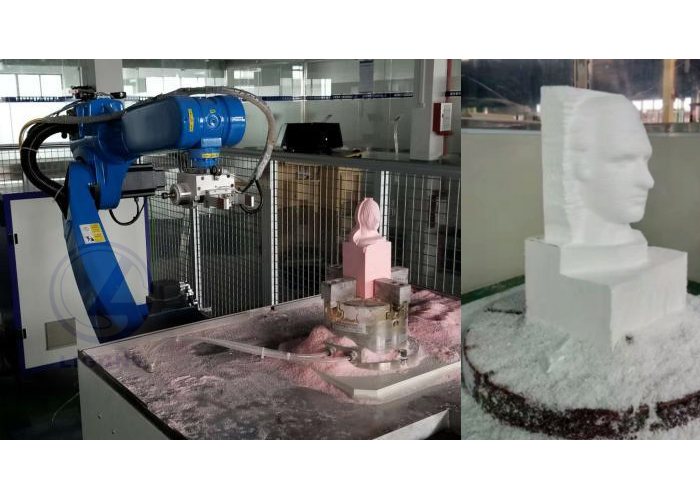

LGH-DK01型 工業機器人雕刻實訓系統由 LG-ZN630型工業機器人、雕刻臺、工裝夾具、安全裝置（包括圍欄、光柵、自動門）、控制系統等組成；結合 InteRobot 離線編程軟件輸出機器人雕刻代碼，實現工件的上下料自動化，完成工件的雕刻。
一、配置清單
二、技術參數
1、LG-ZN630型工業機器人
2、InteRobot 機器人離線編程軟件
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
| 序號 | 名稱及規格 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | LG-ZN630型工業機器人 | 套 | 1 | LIGONG |
| 2 | 雕刻臺 | 張 | 1 | 非標定制 |
| 3 | 工裝夾具 | 個 | 1 | 非標定制 |
| 4 | 安全裝置 | 套 | 1 | / |
| 5 | 控制系統 | 套 | 1 | LIGONG |
1、LG-ZN630型工業機器人
| 工業機器人 | LG-ZN630 | |
|---|---|---|
| 自由度 | 6 | |
| 額定負載 | 30Kg | |
| *大工作半徑 | 1701mm | |
| 重復定位精度 | ±0.05mm | |
| 運動范圍 | J1 | ±160° |
| J2 | -175°/+75° | |
| J3 | +40°/ +265° | |
| J4 | ±180° | |
| J5 | ±125° | |
| J6 | ±360° | |
| 額定速度 | J1 | 88°/s，1.53 rad/s |
| J2 | 66°/s，1.15 rad/s | |
| J3 | 120°/s，2.09 rad/s | |
| J4 | 178°/s，3.11 rad/s | |
| J5 | 178°/s，3.11 rad/s | |
| J6 | 225°/s，3.93 rad/s | |
| *高速度 | J1 | 96°/s，1.68 rad/s |
| J2 | 88°/s，1.53rad/s | |
| J3 | 192°/s，3.35 rad/s | |
| J4 | 297°/s，5.18 rad/s | |
| J5 | 297°/s，5.18 rad/s | |
| J6 | 375°/s,6.54rad/s | |
| 容許慣性矩 | J6 | 0.8kg㎡ |
| J5 | 3.3kg㎡ | |
| J4 | 8.7kg㎡ | |
| 容許扭矩 | J6 | 30.7Nm |
| J5 | 73.4Nm | |
| J4 | 140.4Nm | |
| 適用環境 | 溫度 | 0～45° |
| 濕度 | 20%～80% | |
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | |
| 示教器線纜長度 | 8米 | |
| 本體-柜體連接線長度 | 6米 | |
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | |
| 電源容量 | 5.6kVA | |
| 額定功率 | 4.5kW | |
| 額定電壓 | 3相AC380V | |
| 額定電流 | 8.1A | |
| 本體防護等級 | IP54 | |
| 安裝方式 | 地面、倒掛安裝 | |
| 本體重量 | 302kg | |
| 控制柜防護等級 | IP53 | |
| 控制柜尺寸 | 750mm（寬）×486mm（厚）×1030mm（高）-立式 | |
| 控制柜重量 | 186kg | |

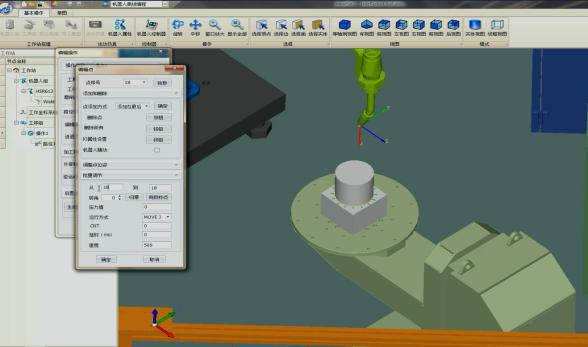

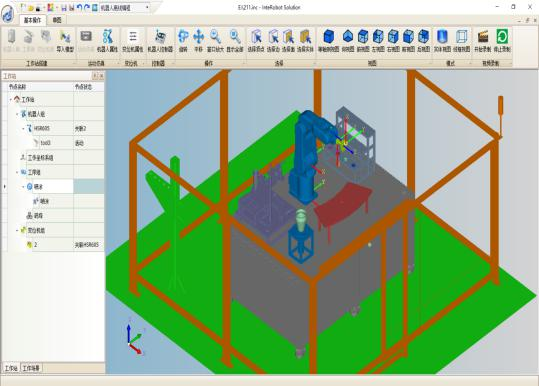

（1）軟件介紹
InteRobot 離線編程軟件支持包含華數、ABB、KUKA 等多種機器人型號代碼輸出，用戶可自定義新建機器人、工具夾具及變位機，也可選用庫內模型直接進行離線編程與仿真、優化路徑、干涉檢查、輸出后置代碼。輸出控制代碼到機器人上進行復雜的軌跡運動。廣泛運用于機器人打磨、焊接、去毛刺、涂膠、噴涂、焊接等領域。
三、實訓項目
（2）軟件特點：
快速：快速編程，精準實現
高效：提高生產力，減少人力成本
專業：專業的機器人應用工藝包集成，高速、高效的離線編程方法；
精準：軟件＋硬件＝理論＋實際軟件與硬件結合計算，精準標定工件實際位置，實現精準離線；
拓展性：軟件模塊化、擴展性高，豐富的二次開發，滿足客戶私人訂制。
1、工業機器人基本操作
2、工業機器人示教操作
3、建立工件坐標系操作
4、TCP 標定操作
5、工業機器人上下料操作
6、工業機器人雕刻綜合應用
7、InteRobot 離線編程軟件實
8、訓綜合應用
