LG-DP06A型 PLC技能實訓工作島

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述
LG-DP06A型 PLC技能實訓工作島裝置采用6工位弧形工作島設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，面板采用一次成型輕觸式高檔面板，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。
PLC技能實訓工作島裝置開設的《可編程控制器技術》、《可編程控制器及其應用》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實訓和實物控制實訓，同時也為了高層次的設計開發實訓提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十多組最具典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制實訓。

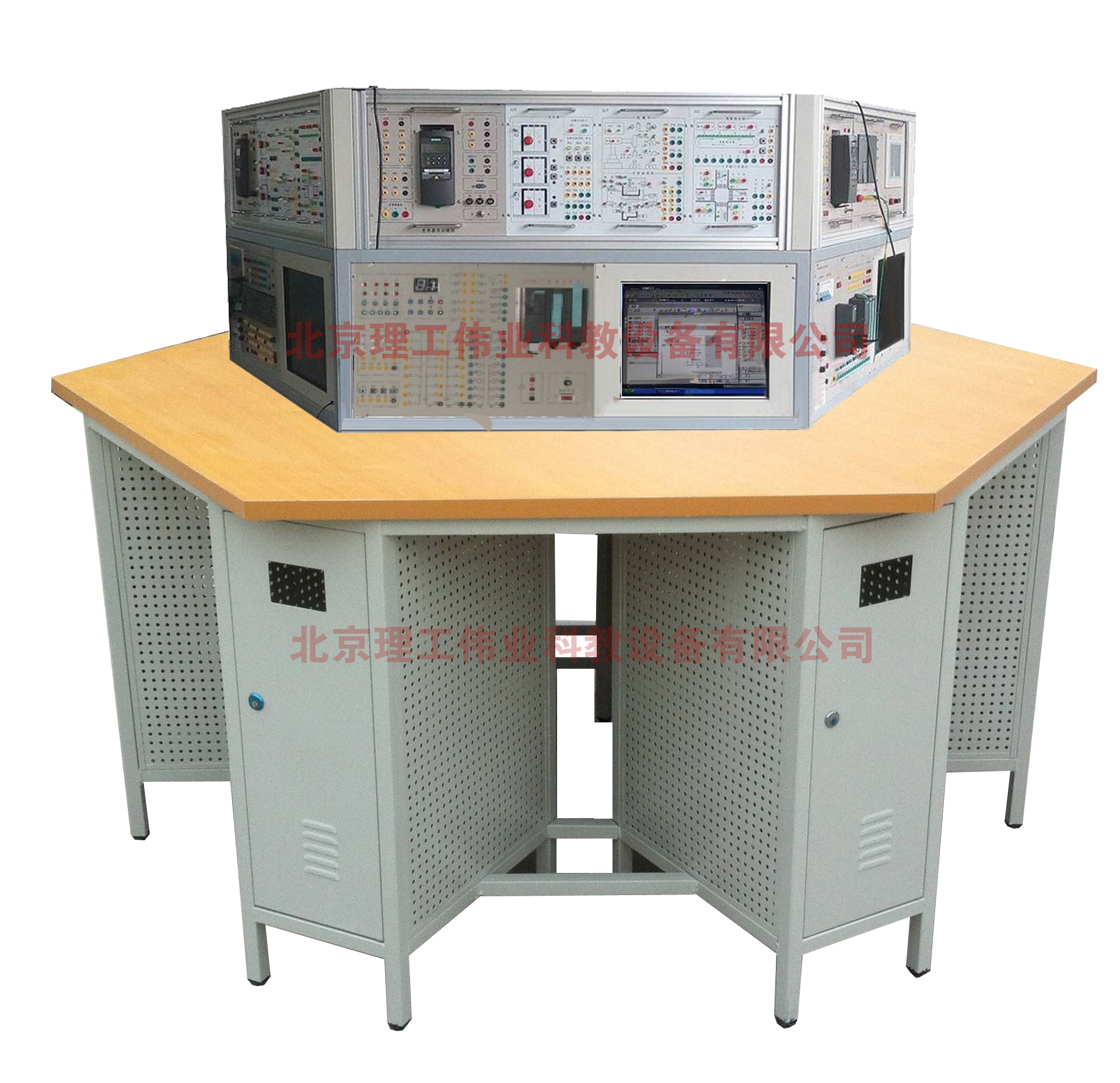

參考設備圖片

二、裝置構成
1、PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC主機及模塊：西門子S7-200smart CPUSR40 AC/DC/RLY數字量26點輸入/16點輸出，1 個以太網口/1 個串口（RS485）；EM AM06模擬量 4路輸入2 路輸出；配套編程電纜。
3、變頻器：配置西門子V20變頻器，帶有通訊接口及BOP操作面板。
4、觸摸屏：配置昆侖通態TPC7062 7寸彩色觸摸屏。
5、6工位島式實訓操作桌，面板采用復合防火板，桌子框架為1.2mm厚鋼板材質，帶電腦機位及鍵盤位。
6、編程應用軟件：STEP 7 Professional V13
7、工控組態軟件：MCGS昆侖通態
8、三相鼠籠電動機AC380V（Y/△）
9、PLC實訓掛箱：
（1）交通信號燈PLC自動控制實訓掛箱
（2）攪拌器的PLC自動控制實訓掛箱
（3）LED數碼管顯示PLC自動控制實訓掛箱（實物）
（4）四層電梯的PLC自動控制實訓掛箱（實物）
（5）加工中心刀具庫選擇控制實訓掛箱（實物）
（6）藝術彩燈造型的PLC控制實訓掛箱
（7）電機的自動控制實訓掛箱（實物）
（8）步進電機的PLC控制實訓掛箱（實物）
（9）模擬電視發射塔實訓掛箱
（10）自動送料裝車系統實訓掛箱
（11）自動售貨機實訓掛箱
（12）自動成型系統實訓掛箱
（13）水塔自動供水系統實訓掛箱
（14）郵件自動分揀系統實訓掛箱
（15）自動洗衣機系統實訓掛箱
（16）電鍍系統實訓掛箱
（17）繼電器控制實訓掛箱
（18）基礎實訓掛箱
三、配套軟件管理系統
（一）云智能實驗室安全管理系統
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據?！餅楸ＷC軟件正版，投標時提供云智能實驗室安全管理系統軟件著作權證書原件備查并現場演示功能。
1、功能。
（1）數據云系統上傳（2）手機數據查詢（3）歷史數據查詢（4）數據分析統計（5）郵箱報警（6）微信報警（7）微信反向控制（8）二次開發
2、智能物聯網系統應用軟件
（1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
（2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
（3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
（4）設備報警：報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過10V電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的郵箱地址或者微信推送報警信號，每臺設備對應設置一個微信賬號和一個郵箱賬號用于接受報警信號。
（5）通過手機微信關注云平臺可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
（6）終端畫面包含：數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
★3、為保證軟件正版，投標時提供智能物聯網系統應用軟件著作權證書原件備查。
（二）工業4.0虛擬仿真實訓軟件
軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行PLC電氣控制仿真、氣動仿真、液壓仿真、傳感器仿真等工業常用技術仿真。
1、PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
2、氣動回路仿真
（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真
（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。
（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。兩種運行狀態自動切換，當連接外部設備時自動切換為在線仿真，無外部設備連接時為離線仿真即模擬運行。
軟件中離線仿真13個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、單作用氣缸的速度控制回路4、單作用氣缸的速度控制回路5、雙作用氣缸單向調速回路6、雙作用氣缸單向調速回路7、雙作用氣缸的速度控制回路一 8、雙作用氣缸的速度控制回路二 9、壓力控制回路 10、計數回路 11、延時回路 12、用機械行程閥的單往復控制回路 13、過載保護回路。
離線、在線自動切換的15個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、速度換接回路4、緩沖回路5、互鎖回路6、用行程開關的單缸往復運動回路7、單缸連續往復動作回路8、直線缸、旋轉缸順序動作回路9、多缸順序動作回路10、雙缸同步動作回路11、四缸聯動回路12、卸荷回路13、或門型梭閥的應用回路14、快速排氣閥的應用回路15、高低壓切換控制回路。
（4）設置14路“考考你！”當點開了“考考你”對話框回路自動設置故障，當回答正確或關閉“考考你”對話框，故障自動接觸，回路正常仿真。14路“考考你”包括模擬故障有：1單作用氣缸故障2、電磁閥故障3、雙作用氣缸故障4、調節閥故障5、節流閥故障6、手動換向閥異常7、節流閥堵死故障8、行程開關故障9過濾三聯件故障10、氣容故障11、行程閥故障12、順序閥故障13、行程開關失靈14、負載阻力過小
3）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
a) 多級高壓回路b) 減壓回路c) 先導式溢流閥缷荷回路d) 順序平衡回路e) 回油節流調速回路 f) 旁路節流調速回路 g) 液壓缸差動連接回路
h) 三位四通電磁換向閥換向回路 i) 液控單向閥鎖緊回路 j) 順序閥控制順序動作回路k) 壓力繼電器控制順序動作回路 l) 行程開關控制順序同步回路 m) 調速閥控制同步回路 n) 液壓馬達回油節流調速回路 o) 二位四通電磁閥換向回路 p) 手動閥換向回路 q) 速度換接回路 r) 二位二通缷荷
★3、為保證軟件正版，投標時提供工業4.0虛擬仿真實訓軟件著作權證書原件備查。
四、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、重量：200Kg
4、外形尺寸：2200×2200×1500mm
五、配置清單（單套配置）
1.基本配置

序號	名稱	單位	數量	備注
1	6工位島式實訓桌	臺	1	面板采用復合防火板，桌子框架為1.2mm厚鋼板材質，帶電腦機位及鍵盤位。
2	島式實驗屏	套	1	鋁型材框架，6個工作面，安裝實訓模塊。
3	PLC主機模塊	套	6	西門子S7-200smart CPUSR40 AC/DC/RLY數字量26點輸入/16點輸出，1 個以太網口/1 個串口（RS485）；配套編程電纜。
4	模擬量模塊	塊	6	EM AM06模擬量 4路輸入2 路輸出
5	變頻器模塊	塊	6	西門子V20變頻器，帶有RS485通訊接口及BOP操作面板。
6	觸摸屏模塊	組	6	7寸真色彩MCGS 7062
7	實驗電機	臺	6	三相鼠籠電動機AC380V（Y/△）
8	計算機（用戶自配）	套	6	1.M7150（E5800） 2.屏幕尺寸：19英寸 3.CPU 型號：Intel 奔騰雙核 E5800 4.CPU頻率：3200MHz 5.內存容量：2GB DDR3 6.硬盤容量：500GB 7200轉
9	實驗凳	張	6	圓盤ABS塑料面板，鐵腿。
10	實驗通訊線	條	6	PLC主機專用排線，長度80mm以上。
11	實驗線	根	90	PLC模塊實驗雙頭插線，長度60mm以上。
12	實驗指導書	本	6

2.PLC實訓掛箱

序號	控制對象實訓掛箱	單位	數量
1	交通信號燈PLC自動控制實訓掛箱	個	3
2	攪拌器的PLC自動控制實訓掛箱	個	3
3	LED數碼管顯示PLC自動控制實訓掛箱（實物）	個	3
4	四層電梯的PLC自動控制實訓掛箱（實物）	個	3
5	加工中心刀具庫選擇控制實訓掛箱（實物）	個	3
6	藝術彩燈造型的PLC控制實訓掛箱	個	3
7	電機的自動控制實訓掛箱（實物）	個	3
8	步進電機的PLC控制實訓掛箱（實物）	個	3
9	模擬電視發射塔實訓掛箱	個	3
10	自動送料裝車系統實訓掛箱	個	3
11	自動售貨機實訓掛箱	個	3
12	自動成型系統實訓掛箱	個	3
13	水塔自動供水系統實訓掛箱	個	3
14	郵件自動分揀系統實訓掛箱	個	3
15	自動洗衣機系統實訓掛箱	個	3
16	電鍍系統實訓掛箱	個	3
17	繼電器控制實訓掛箱	個	3
18	基礎實訓掛箱

五、基本實訓項目
（一）PLC實訓項目
1．與、或、非邏輯功能實訓
2．定時器、計數器功能實訓
3．跳轉、分支功能實訓
4．移位寄存器實訓
5．?dāng)?shù)據處理功能實訓
6．微分、位操作實訓
7．交通信號燈PLC自動控制實訓
8．?dāng)嚢杵鞯腜LC自動控制實訓
9．LED數碼官顯示PLC自動控制實訓（實物）
10．四層電梯的PLC自動控制實訓（實物）
11．加工中心刀具庫選擇控制實訓（實物）
12．藝術彩燈造型的PLC控制實訓
13．電機的自動控制實訓 （實物）
14．步進電機的PLC控制（實物）
15．模擬電視發射塔實訓實訓
16．自動送料裝車系統控制實訓
17．自動售貨機實訓
18．自動成型實訓
19．水塔自動供水控制系統實訓
20．郵件自動分揀實訓
21．自動洗衣機控制系統模擬實訓
22．電鍍過程控制實訓
23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
27．MCGS組態棒圖實訓教學,利用已編輯好組態棒圖,對以上任何實訓進行動態跟蹤教學實訓
28．針對實訓項目的具體要求，學生自行編輯組態棒圖進行實訓。
（二）變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量（電壓/電流）控制方式的變頻調速
8.瞬時停電啟動控制
9.PLC控制變頻器外部端子的電機正反轉
10.PLC控制變頻器外部端子的電機運行時間控制
11.基于PLC數字量控制方式的多段速
12.基于PLC通信方式的變頻器開環調速
13.基于PLC通信方式的速度閉環控制
14.變頻器恒壓供水系統的模擬
（三）觸摸屏實訓
1.觸摸屏的參數設置與編程
2.觸摸屏組態控制三相異步電機點動與自鎖
3.觸摸屏組態控制三相異步電機正反轉
4.觸摸屏組態控制三相異步電機星三角起動
5.觸摸屏組態控制變頻器模擬量調速
