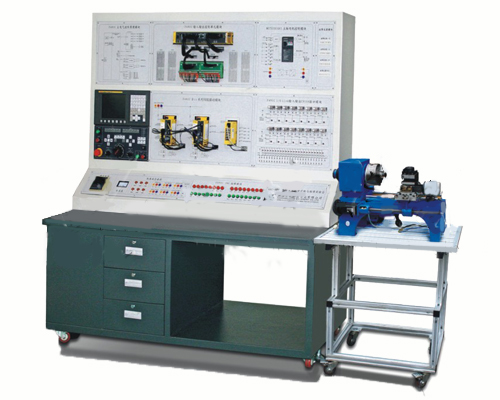

LGJ-SC01型數控車床故障診斷與維修實驗臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

LGJ-SC01 數控車床故障診斷與維修實驗臺是為了滿足學生學習數控編程、數控加工、數控系統檢測與維修為目的,而專門開發的一套實用型的數控實訓臺。系統主要由數控加工部分、數控故障檢測部分等二部分組成?？梢允箤W生掌握數控車床控制系統的控制原理、CNC系統編程、車床電器安裝及調試、數控系統故障診斷與維修、零件編程及實時加工等多項實驗內容。操作貼近于工業數控車床。另外,本系統可根據課程要求,完成相關的課程設計或畢業設計。

一、主要配置系統

1.數控系統（可選）

2.電氣控制與故障檢測系統;

3.I/O模塊信號控制系統

4.主軸變頻調速控制系統

5.伺服驅動控制系統;(可配置步進驅動)

6.實驗臺(迷你型數控車床)

二、主要實驗項目

1、數控系統操作編程與故障排除實驗

2、主軸變頻調試與故障診斷實驗

3、伺服驅動的控制與故障診斷實驗

4、變頻系統的控制與故障診斷實驗

5、刀架系統的控制與故障診斷實驗

6、數控電氣控制設計與故障檢測實驗

7、數控系統輸入輸出接口配置及模擬運行實驗

8、數控電氣接口板設計與制作實驗

9、冷卻系統的控制與故障檢測培訓

10、二軸控制系統故障檢查和排除訓練

11、機床傳感器接線、維修和故障排除訓練

12、伺服系統的硬件設計

13、滾珠絲杠機械設計

14、直線滑軌機械設計

15, PLC編程與應用

16、低壓電氣元件的原理、性能及接線

17、數控系統的調試與參數設置等

18、零件加工、模擬及實際操作加工

三、技術參數

1.床身上*大工件回轉直徑: 150mm

2.床身上*大車削直徑: 50mm

3.*大工件長度: 100mm

4.X軸行程: 150mm

5.Z軸行程: 240mn

6.X、Z軸控制分辨率: 0.001mm

7.主軸孔莫氏維度: M.T.5

8.主軸外端椎體錐度: D4

9.主軸轉速(無極) : 100-1500rpm

10.主軸通孔直徑: 25mm

11.工作電源:三相380VAC±10%, 50Hz

12.主軸電機: 370W

13.變頻器: 0.75KW變頻器

14.刀架:四工位電動刀架(可選六工位)配刀具

15.工作環境: <=90% (40℃)

16.直流電源: 24VDC±10%, 2A

17.安全保護:本實驗臺所有電器元件均通過國家相關的安全標準,電路系統帶有過載保護、短路保護、漏電保護等保護功能,外部插線均采用具有高絕緣性能且?guī)ёo套插座的安全試驗快插導線
