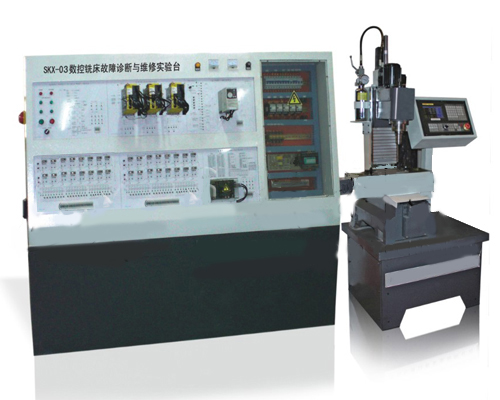

LGJ-SX03型 數控銑床故障診斷與維修試驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGJ-SX03 數控銑床故障診斷與維修試驗臺是我公司根據教學實際與實訓要求而研制的數控機床。該機床是典型的數控一體化產品,硬件配置更具有相當?shù)膭傂浴?qiáng)度及制造精度,數控系統可根據客戶需求配置。數控實驗臺側重于線路連接、信號質量、性能監控、系統調試、PLC編程、維修等試驗,實驗臺對數控機床的每個控制部分進行——分解,每個環節專門設有故障設置區,面板上有電氣圖、接線標號等,便于學習和理解。
該設備既可以進行數控銑床調試維修、電氣接線等專業技能訓練,又可進行數控鐵床編程、操作等學習,大大提高了設備的利用率。所配數控機床為專業設計,具有精度高、轉速高、運行穩定、結構緊湊、造型美觀,可進行金屬零件的實際加工。
一、主要實驗項目
1、數控系統操作編程與故障排除實驗
2、主軸變頻調試與故障診斷實驗
3、伺服驅動的控制與故障診斷實驗
4、變頻系統的控制與故障診斷實驗
5、數控電氣控制設計與故障檢測實驗
6、數控系統輸入輸出接口配置及模擬運行實驗
7、數控電氣接口板設計與制作實驗
8、冷卻系統的控制與故障檢測培訓
9、三軸控制系統故障檢查和排除訓練
10、機床傳感器接線、維修和故障排除訓練
11、伺服系統的硬件設計
12、滾珠絲杠機械設計
13、直線滑軌機械設計
14、 PLC編程與應用
15、低壓電氣元件的原理、性能及接線
16、數控系統的調試與參數設置等
17、數控機床的編程、模擬及實際操作加工
18、數控系統數據備份與計算機的通訊
18、數控系統數據備份與計算機的通訊
二、技術參數
1.工作電源:三相380VAC±10%, 50Hz
2.主軸電機: 370KW
3.進給當量: 0.001mm
4.X軸行程: 300mm
5.Y軸行程: 200mm
6.Z軸行程: 200mm
7.T型槽數/寬度: 3/10
8.工作臺尺寸: 480*160mm
9.主軸*高轉速(無極) : 3000rpm
10.高精度雙螺母預緊滾珠絲桿
11.工作環境: <=90% (40℃）
12.直流電源: 24VDC±10%, 2A
13.主軸錐度: BT30
14.端面距工作臺: 80-200mm
15.軸心距主軸: 200mm
16.安全保護:本實驗臺所有電器元件均通過國家相關的安全標準,電路系統帶有過載保護、短路保護、漏電保護等保護功能,外部插線均采用具有高絕緣性能且?guī)ёo(hù)套插座的安全試驗快插導線
