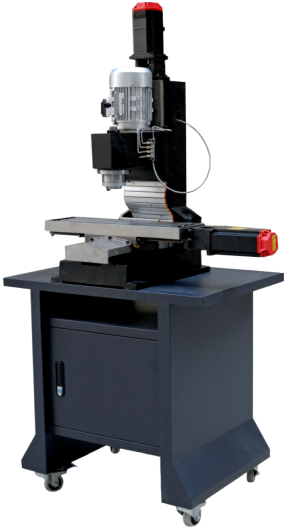

LGY-SK107A型數控銑床實訓設備（半實物）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備功能說明
數控銑床采用真實的儀表銑床結構， X、Y、Z軸由伺服電機控制，主軸由變頻器控制，X、Y、Z軸拖板采用滾珠絲桿進行傳動，Z軸需要配置帶抱閘的電機，可以進行鋁材等工件的加工實訓。
機床的導軌采用硬軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，外形美觀實用。
二、設備實訓項目
1、 數控銑床加工實訓
2、 數控銑床調試實訓
3、 重力軸的抱閘控制實訓
4、 數控銑床的維修實訓
三、技術參數
1、 工作臺面積 長(mm)×寬：550×160
2、 T型槽 數量-寬–間距：3-12-42
3、 工作臺最大承載：40
4、 X軸行程：320
5、 Y軸行程：170
6、 Z軸行程：280
7、 主軸端面至工作臺(mm)：50-330
8、 主軸中心至立柱導軌面：185
9、 主軸最高轉速（Rpm）: 1500
10、 快速移動速度：X/Y/Z （m/min.）:4
11、 切削進給速度（mm/min）:2000
12、 外形尺寸：長（mm）×寬×高＝800×600×1700；
13、 機床重量：120KG
