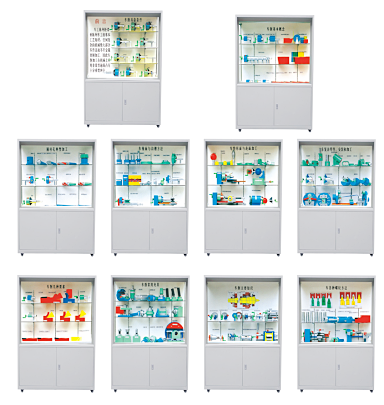

CLG-108型《車工工藝學》示教陳列柜
品牌：理工偉業 咨詢電話：010-82827827 82827835
車削加工就是在車床利用工作旋轉從工件上切除去多余金屬材料的加工方法叫車削。車削加工范圍很廣，就基本內容來說 , 可以車外圓、端面、車槽、鉆中心孔、車內圓、鉸孔、圓錐面、特形面、滾花、繞彈簧及各種螺紋等。它們都具有共同的特點，帶有旋轉表面，如果裝上其它附件和夾具，可以進行，鏜削、磨削、研磨、拋光及加工各種復雜零件?？傊?，車削加工在機械上用得非常譜遍占有十分重要的地位。
CLG-108型《車工工藝學》示教陳列柜內容如下：
|
序號與名稱
|
陳 列 柜 內 容
|
|
第一柜
車削的具備條件 |
車外圓、車端面、切斷和車槽、鉆中心孔、車孔、鉸孔、車螺紋、車圓錐面、車成形面、滾花、盤繞彈簧
|
|
第二柜
車削基本概念 |
工件上的三個表面（車外圓、車孔、車端面）、常用車刀的用途、切削平面和基面（橫車）、切削平面和基面（縱車）、車刀角度的標準、刃傾角的作用（ 3 種）、車刀組成、常用車刀（外圓車刀 90 ° 車刀）、（端面車刀 45 ° 車刀）（切斷刀、內孔車刀、圓頭刀、螺紋車刀）
|
|
第三柜
圓柱孔典型加工 |
軸承套、圓錐形锪鉆（ 60 °锪鉆、 120 °锪鉆）、車孔刀、擴孔鉆（ 2 種）、麻花鉆組成部分、車孔刀桿（ 3 種）、前排屑車通孔刀。
|
|
第四柜
車錐面與溝槽方法 |
軸肩槽（ A 、外圓槽， B 、 45 ° 槽， C 、外圓端面， D 、圓弧槽）、平面槽（ T 形槽、燕尾槽、平面直槽）、內槽（內 T 形槽和退刀槽、較長的內槽、閥中的內槽）、常見帶有圓錐的零件、轉動小滑板車外圓錐、偏移尾座車圓錐的方法、靠模的結構、平面槽刀的形狀。
|
|
第五柜
車特形面和表面加工 |
形面零件（圓球面、三球手柄、手柄）、成形刀的種類（普通成形刀、棱形成形刀、圓形成形刀）、靠板仿形、蝸桿蝸輪車圓弧工具、刀架仿形裝置的結構原理、旋風切削法加工帶柄圓球。
|
|
第六柜
車各種螺紋方案 |
螺紋牙型的方案、彈性刀、桿螺紋車刀、硬質合金三角形螺紋車刀、自動退刀裝置、車床套螺紋工具、車床攻螺紋工具、帶卷眉槽的梯形螺紋精車刀、低速車削梯形時的進給方法、車螺紋時的傳動示意、可調節刀桿、高速直進法車梯形螺紋、梯形內螺紋車刀。
|
|
第七柜
車復雜零件安裝和加工 |
復雜元件的種類、在花盤上加工十字軸內孔的方法、在角鐵上裝夾和找正軸承座的方法、角度工件的裝夾方法、用專用夾具車偏心軸、車偏凸輪的心軸、微形角鐵、在花盤上夾連桿的方法。
|
|
第八柜
車削幾種要素 |
車削層橫截面要素、車刀工作圖、金屬切削過程示意、切削的類型、切削的收縮、 FZ 力使刀種彎曲、刀具的磨損形式、刃傾角減少刃口實際圓弧半徑、殘留面積、切削力及其分力。
|
|
第九柜
車削常用夾具 |
加工支架的車床夾具、彈簧心軸、組合車床夾具、端面撥動頂尖、花鍵心軸、圓錐心軸（ 2 件）、可調支承、圓柱孔用心軸定位、薄壁套的夾緊、結構較完善的螺旋壓板夾緊裝置、螺旋心軸。
|
|
第十柜
車床主要知識 |
嚙合式離合器（牙嵌式）、嚙合式離合器（齒輪式）、超越離合器、變速機構（滑移齒輪變速機構）、變速機構（離合器變速機構）、變向機構（滑移齒輪變向機構）、變向機構（圓柱齒輪和磨擦離合器組成的變向機輪）、開合螺母機構、進給過載保護機構、制動器、 CA6140 車床主軸部件。
|
機械陳列柜尺寸： 1250 × 430 × 1780mm
