當前位置:首頁 > 產品展示 > 高教職教設備 > 數控機床機械加工設備 > 數控機床機械加工設備

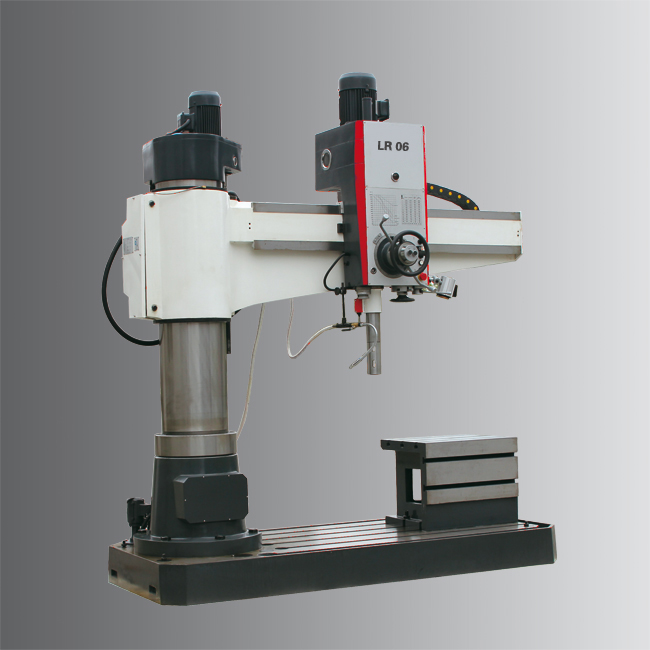

LR04/LR05/LR06型 搖臂鉆床
品牌：理工偉業 咨詢電話：010-82827827 82827835
| 型號 | Model | LR 04 | LR05 | LR 06 |
| 貨號 | Item no. | 3703280 | 3704080 | 3705080 |
| 電器容量 | Electrical connection | |||
| 主電機功率 | Power main motor | 1,5 kW | 3 kW | 4 kW |
| 升降電機功率 | Lifting motor | 0,75 kW | 1,1 kW | 1,1 kW |
| 加工范圍 | Drilling capacity | |||
| 鉆孔能力 | Drilling capacity in steel (S235JR) | Φ40 mm | Φ40 mm | Φ50 mm |
| 持續鉆孔能力 | Continuous drilling cap. steel (S235JR) | Φ36 mm | Φ36 mm | Φ46 mm |
| 攻絲能力 | Tapping capacity | M30 | M30 | M36 |
| 主軸 | Spindle seat | |||
| 套筒行程 | Throat | 240 mm | 280 mm | 315 mm |
| 主軸錐度 | Spindle seat | MK 4 | MK 4 | MK 5 |
| 主軸套筒進給 | Spindle sleeve feed | 3 steps/0,1 - 0,25 mm/rev | 8 steps/ 0,1 - 1,25 mm/rev | 16 steps/ 0,04 - 3,2 mm/rev |
| 轉速 | Speeds | |||
| 主軸轉速 | Spindle speeds | 75 - 1’220 rpm | 32 - 2’500 rpm | 25 - 2’000 rpm |
| 轉速級數 | Number of steps | 6 | 16 | 16 |
| 工作臺 | Drilling table | |||
| 工作臺尺寸 | Working surface table Length x width | 1’370 x 700 mm | 940 x 600 mm | 1’700 x 980 mm |
| 方型工作臺尺寸 | Working table cube table | 400 x 400 x 350 mm | 600 x 450 x 450 mm | 630 x 500 x 500 mm |
| 主軸端面至工作臺面*大距離 | Distance spindle - table (max.) | 860 mm | 1’150 mm | 1’250 mm |
| 主軸軸線至表面距離 | Distance spindle - column (max.) | 1’020 mm | 1’300 mm | 1’600 mm |
| 鉆頭行程（水平） | Travel drilling head (horizontal) | 700 mm | 1.000 mm | 1.250 mm |
| 搖臂行程（豎直） | Travel of arm (vertical) | 510 mm | 550 mm | 600 mm |
| 立柱直徑 | Column diameter | Φ200 mm | Φ280 mm | Φ350 mm |
| 尺寸 | Dimensions | |||
| 長x寬x高 | Length x width x height | 1’750 x 770 x 2’100 mm | 1’940 x 750 x 2’010 mm | 2’600 x 1’120 x 2’600 mm |
| 總重量 | Total weight | 1’200 kg | 2’500 kg | 3’500 kg |
