一、 概 述

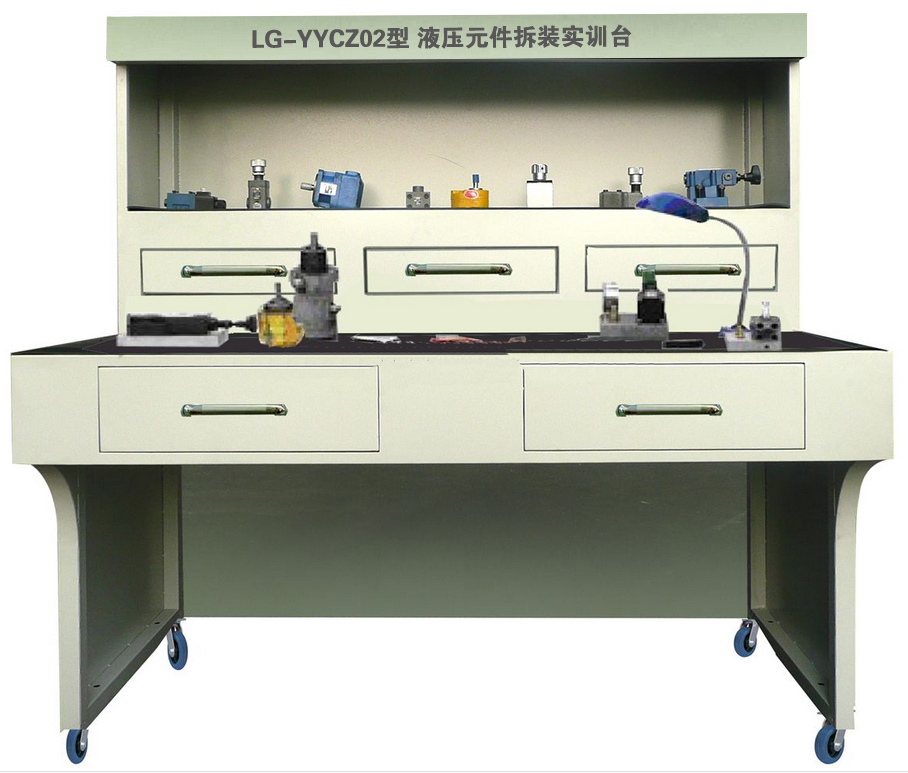

       本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原理的了解。并能對液壓元件的加工及裝配工藝有一定的認識。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。 二、 技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 外形尺寸：1370mm×620mm×1200mm
3. 整機容量：＜0.1kW
三、 產品特點
1.可操作性強 配套工業標準液壓元件及專用配套工具，學生可對工業標準閥件進行拆裝實訓，結合理論知識，對液壓閥的內部結構及閥芯的動作有全面的了解，液壓閥采用工業現場閥，可進行反復的拆裝。
2.結構耐用 實訓臺采用全鈑金結構設計，臺面配套絕緣防滑墊，對閥壓元件及內部閥芯起到很好的保護作用，同時臺面還配置鋁元件盒，專用放置螺絲及小的閥體相關配件。
四、 基本配置及功能
1.本裝置由實訓臺、液壓元件、拆裝工具等組成。
2.實訓裝置基本配置及功能

序號	模塊	名稱	主要配置	數量	備注
1	基 礎 平 臺	實訓臺	采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，底部采用4只不銹鋼可調底腳，可根據需要調節實訓臺的上下高度，臺面采用下凹設計，增加絕緣防滑墊，同時為液壓閥拆裝時提供一個良好的接油、防震平臺	1臺
2		控制屏	采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理。裝置配套裝有30W日光燈照明及交流電源插座，能為操作提供一個明亮的工作環境。	1張
3	液 壓 元 件	低壓齒輪泵	CB-B4	1個
4		葉片泵	YB1-10B	1個
5		高壓柱塞泵	2.5MCY14-1B	1個
6		直動式溢流閥	P-B10	1個
7		先導式溢流閥	Y-10B	1個
8		高壓溢流閥	DB-10	1個
9		減壓閥	J-10B	1個
10		節流閥	L-10B	1個
11		單向閥	I-10B	1個
12		換向閥	34E-10B	1個
13		高壓換向閥	3WE6A	1個
14		雙作用液壓油缸	單出桿	1個
15	實 訓 工 具	內六角扳手	九件套	1套
16		卡簧鉗	7寸（內直、外直、內彎、外彎）	1套
17		鋼尺	150mm	1把
18		活動扳手	0-150mm	1把
19		活動扳手	0-250mm	1把
20		螺絲刀	中號十字/一字	各1把
21			小號十字/一字	各1把
22		老虎鉗		1把
23	參考資料	使用說明書		1本

五、 實訓項目
