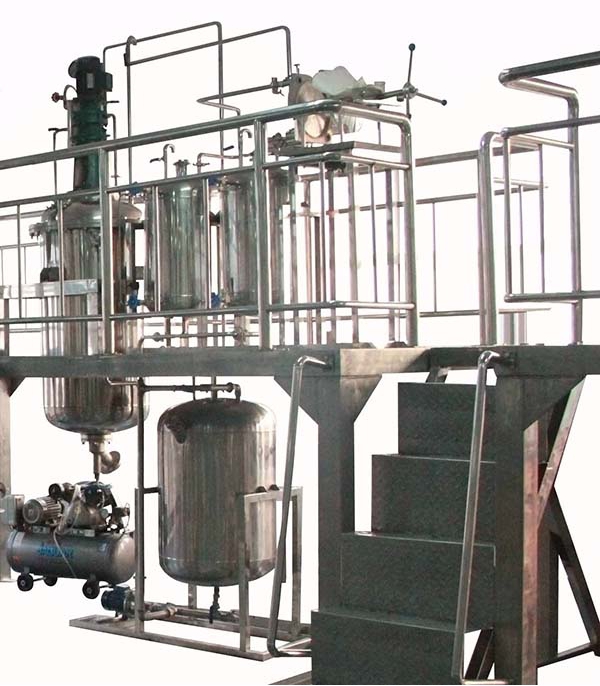

LGH-GL03C型 計算機過程控制板框過濾操作實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1.板框過濾崗位技能：板框過濾機的構造和操作方法；板框壓濾機的操作（裝合、過濾、洗滌、卸渣、整理）；洗滌速率與*終過濾速率的關系；操作條件對過濾速度的影響。
2.板框過濾輔助崗位技能：配漿方法及技能；過濾加壓泵的操作；壓縮機的操作；洗滌液的配置；洗滌系統的操作。
3.產品過程控制崗位技能：液位的控制；配漿罐氣體攪拌控制；操作壓力的控制；料液溫度的控制。
4.化工儀表崗位技能：減壓閥的使用；壓力表的
使用；壓力變送器的使用；溫度傳感器的使用；轉子流量計的使用；真彩人機界面觸摸屏的使用、聲光報警器的使用、水表的使用；電表的使用；調壓模塊的使用。
5.就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。
二、設計參數
1.LGH-GL03C型 計算機過程控制板框過濾操作實訓裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
2.物料：碳酸鈣粉末。
3.過濾面積0.9m2，設計壓力：0.6MPa。
三、整機參數
LGH-GL03C型 計算機過程控制板框過濾操作實訓裝置主體：3700x2000x3500mm（長x寬x高 ），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高 ）。
五、公用設施
1.水：實驗用水由現場水龍頭接入原料罐和洗滌罐。
2.電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
六、主要設備
1.板框過濾機：不銹鋼，過濾面積0.9m2，操作壓力：0.5MPa。一臺。
2.原料罐：304不銹鋼，Ф500x900mm，一臺。
3.電機：功率：0.14KW，配置變頻調速器調速。
4.攪拌罐：304不銹鋼，Ф350x550mm，一臺。
5.洗滌罐：304不銹鋼，Ф425x600mm，一臺。
6.濾液收集槽：304不銹鋼，Ф350x550mm，一臺。
7.濃漿泵：不銹鋼離心泵，功率：0.37KW，一臺。
8.離心泵：功率：0.37KW，流量：2m3/h，一臺。
9.空氣壓縮機 排氣量0.067L/min，工作壓力0.8MPa，轉速2800r/min 一臺。
10.溫度檢測點：1點。
11.壓力檢測點：3點。
12.流量檢測點：1點。
13.液位檢測點：1點。
14.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。
七、上位機監控軟件
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
八、測控組成
1.板框過濾崗位技能：板框過濾機的構造和操作方法；板框壓濾機的操作（裝合、過濾、洗滌、卸渣、整理）；洗滌速率與*終過濾速率的關系；操作條件對過濾速度的影響。
2.板框過濾輔助崗位技能：配漿方法及技能；過濾加壓泵的操作；壓縮機的操作；洗滌液的配置；洗滌系統的操作。
3.產品過程控制崗位技能：液位的控制；配漿罐氣體攪拌控制；操作壓力的控制；料液溫度的控制。
4.化工儀表崗位技能：減壓閥的使用；壓力表的
使用；壓力變送器的使用；溫度傳感器的使用；轉子流量計的使用；真彩人機界面觸摸屏的使用、聲光報警器的使用、水表的使用；電表的使用；調壓模塊的使用。5.就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。
1.LGH-GL03C型 計算機過程控制板框過濾操作實訓裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
2.物料：碳酸鈣粉末。
3.過濾面積0.9m2，設計壓力：0.6MPa。
三、整機參數
LGH-GL03C型 計算機過程控制板框過濾操作實訓裝置主體：3700x2000x3500mm（長x寬x高 ），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高 ）。
五、公用設施
1.水：實驗用水由現場水龍頭接入原料罐和洗滌罐。
2.電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
六、主要設備
1.板框過濾機：不銹鋼，過濾面積0.9m2，操作壓力：0.5MPa。一臺。
2.原料罐：304不銹鋼，Ф500x900mm，一臺。
3.電機：功率：0.14KW，配置變頻調速器調速。
4.攪拌罐：304不銹鋼，Ф350x550mm，一臺。
5.洗滌罐：304不銹鋼，Ф425x600mm，一臺。
6.濾液收集槽：304不銹鋼，Ф350x550mm，一臺。
7.濃漿泵：不銹鋼離心泵，功率：0.37KW，一臺。
8.離心泵：功率：0.37KW，流量：2m3/h，一臺。
9.空氣壓縮機 排氣量0.067L/min，工作壓力0.8MPa，轉速2800r/min 一臺。
10.溫度檢測點：1點。
11.壓力檢測點：3點。
12.流量檢測點：1點。
13.液位檢測點：1點。
14.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。
七、上位機監控軟件
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
八、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 過濾機進口溫度 | PT100鉑電阻 | 宇電顯示儀 | 無 |
| 過濾機進口壓力 | 壓力傳感器 | 宇電顯示儀 | 自控 |
| 原料罐壓力 | 指針式壓力表 | 現場顯示 | 無 |
| 過濾壓力調節閥壓力 | 指針式壓力表 | 現場顯示 | 手動 |
| 濾液收集槽液位 | 磁翻板遠傳液位計 | 宇電AI708報警 | 自控 |
| 電機轉速 | 轉速傳感器 | 宇電顯示儀 | 自控 |
