LG-LXN02A型 自動噴水滅火消防聯動控制系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統概述

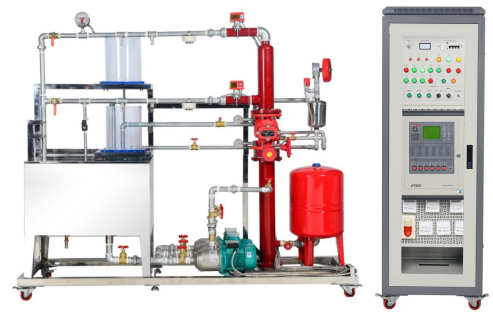

LG-LXN02A型 自動噴水滅火消防聯動控制系統由噴水滅火對象和控制柜組成，其中噴水滅火對象的器件全部為工程器件，可展示建筑中濕式噴水滅火系統的典型結構，由不銹鋼框架、水箱、濕式報警閥、信號蝶閥、水力警鈴、水延遲器、各類常見噴淋頭、主、備增壓泵、恒壓泵、壓力開關、樓層水流指示器、各功能用途壓力表、末端試水、有機玻璃水箱等組成?？刂乒裰饕捎嶍懫?、輸入輸出模塊等組成。
二、技術指標
1、輸入電源：三相四線制（或五線制）～380V±10% 50Hz
2、裝置容量：＜3kVA
3、對象外形尺寸: 2250mm×720mm×2010mm
控制柜：600mm×600mm×1800mm
4、安全保護：具有漏電壓、漏電流保護裝置，符合國家安全標準
三、產品主要配置
|
序號 |
類別 |
名稱、規格 |
數量 |
|
1 |
框架 |
304不銹鋼材質，2250mm×720mm×2010mm |
1臺 |
|
2 |
控制柜 |
600mm×600mm×1800mm |
1臺 |
|
3 |
濕示報警止回閥 |
ZSFZ100 |
1臺 |
|
4 |
壓力開關 |
ZSJY |
1臺 |
|
5 |
水流指示器 |
ZSJZ-IV50 |
2臺 |
|
6 |
玻璃球?yàn)⑺畤婎^ |
ZSTX-15 |
9個 |
|
7 |
信號蝶閥 |
ZSXDF100 |
1個 |
|
8 |
水泵 |
MHI405 |
3臺 |
|
9 |
氣壓罐 |
50L |
1臺 |
|
10 |
電磁閥 |
ZW-10T（DN15）常閉型 |
1個 |
|
11 |
智能光電感煙探測器 |
JTY-GD-G3 |
2臺 |
|
12 |
探測器通用底座 |
DZ-02 |
2臺 |
|
13 |
總線隔離器 |
LD-8313 |
1臺 |
|
14 |
火警訊響器 |
HX-100B |
1臺 |
|
15 |
編碼器 |
GST-BMQ-1B |
1臺 |
|
16 |
單輸入輸出模塊 |
LD-8301 |
4臺 |
|
17 |
電接點壓力表 |
YNXC-100，0～2.5mPa |
1臺 |
|
18 |
其它 |
漏電保護器、接觸器、工作指示燈、線纜、管接件、管道、閥門等 |
1套 |
四、教學課件資源
1、建筑消防系統的設計安裝與調試
（1）消防系統初步認識：消防系統組成及設置場所、消防系統分類與選擇；
（2）火災自動報警系統結構原理與安裝：火災自動報警系統整體認識、火災探測器、手動火災報警按鈕、火災報警控制器、光報警器、火災顯示盤、功能模塊、電源；
（3）消防聯動控制系統組成與電路分析：消防聯動控制系統整體認識、消火栓滅火系統、自噴水滅火系統、防排煙系統、防火分隔設施、消防應急廣播系統的分類與控制方式、消防通信系統的分類與設置要求、火災應急照明和疏散指示照明的分類與設置要求、消防電梯的聯動控制與設置規定；
（4）氣體滅火系統工作原理與安裝調試：氣體滅火系統基礎、氣體滅火系統安裝、調試和維護；
（5）消防系統的調試、驗收及維護：消防系統調試要求與方法、消防系統驗收、消防系統維護；
（6）消防系統設計：消防系統的設計內容、消防系統的設計原則、消防系統的設計程序、火災自動報警系統的保護對象與設置場所、火災自動報警系統的設計要求與區域劃分。
2、火災報警及消防聯動系統施工
（1）消防基本知識：燃燒和火災、滅火的方法、高層建筑的火災及相關區域的劃分；
（2）火災自動報警系統：火災自動報警系統的重要性、火災自動報警系統的構成和工作原理、傳統型和智能型火災報警系統；
（3）火災探測器：火災探測器的定義和種類、火災探測器的工作原理及主要技術指標、火災探測器的使用與選擇、火災探測器的布置與安裝；
（4）火災報警控制器：火災報警控制器分類和型號、區域報警器 、集中報警器、報警控制器的選擇；
（5）消防滅火及聯動控制系統：自動噴水系統及其聯動控制、消火栓系統聯動控制、防排煙系統聯動控制、消防通信系統聯動控制；消防電源、火災應急照明的聯動控制；
（6）氣體滅火系統及其聯動控制：氣體滅火系統分類、氣體滅火的應用場所和新型氣體滅火系統、氣體滅火系統的工作原理和聯動控制、新型氣體滅火系統；
（7）火災報警系統的方案設計：設計的基本要求、火災報警系統設計要點、消防聯動控制設計要點、當前市場火災報警系統方案形式；
（8）火災報警系統的安裝、布線施工：火災探測器的安裝、布線；聯動模塊的安裝、布線；手動報警按鈕的布線；廣播、對講系統的布線。
3、建筑消防自動化工程
(1)智能建筑消防系統認知：智能建筑與消防系統的關系、智能建筑消防系統的組成、智能建筑消防系統的分類、消防工程設計圖中的主要部件及圖例、消防標志的識別；
(2)智能建筑火災形成及滅火原理：燃燒的條件、火災形成的原因、火災發展的階段、火災蔓延的途徑、滅火方法及原理；閃點、燃點、爆炸極限；
(3)智能建筑防火設計：民用建筑的分類、建筑構件的燃燒性能、建筑構件的耐火極限、建筑耐火等級、建筑選址要求、建筑防火間距；
(4)消防法律法規：法律依據、消防系統設計依據、消防系統施工依據、消防系統維護依據；
(5)火災自動報警系統認知：熟悉火災自動報警系統的組成，熟悉主要系統及設備；熟悉火災自動報警系統工作原理；掌握火災自動報警系統的分類及主要特征；
(6)火災探測報警設備及系統附件：智能建筑中用到的火災探測器種類、火災探測器的產品型號、火災探測器的圖形符號、生產火災探測器的廠家、火災報警控制器的分類及功能、火災報警控制器的線制、火災報警控制器的型號、報警系統附件的種類及用途；
(7)火災自動報警系統的設計要求：方案設計依據、系統總體設計及說明、主要設備清單、設備選型、設備設置、火災自動報警系統系統圖；
(8)火災自動報警系統的實施：選用安裝工具、設備與材料；火災探測器的安裝調試方法、火災報警控制器的安裝和接地要求、火災自動報警系統配置導線要求、火災自動報警系統室內布線要求；
(9)火災自動報警系統的實施：熟悉火災探測器及報警裝置的安裝步驟、熟悉火災自動報警系統的布線設計要求；熟練閱讀火災自動報警系統設備的安裝手冊，具備搜索相關信息的能力，并掌握設備的安裝調試方法。了解火災自動報警系統設計原則、設計規范，以及設備選擇和布置方法；理解設計意圖；能列出系統的設備，描述設備的布置情況。
(10)消防滅火系統認知：火災的種類、撲滅各類火災時可選擇的滅火器材、消防滅火系統的分類、消防安全標識；
(11)室內外消防給水系統：消防給水系統分類、消防給水設施、室外消火栓系統、室內消火栓系統；
(12)自動噴水滅火系統：自動噴水滅火系統認知、自動噴水滅火系統類型、自動噴水滅火系統設計參數、自動噴水滅火系統主要組件及設置要求；
(13)氣體滅火系統：氣體滅火系統分類和組成、氣體滅火系統滅火原理與系統適用范圍、氣體滅火系統工作原理及控制方式、防護區的設置及安全要求、二氧化碳滅火系統設計；
(14)防火防煙分區劃分與分隔措施：劃分防火分區應考慮的因素、防火分區分隔構件、劃分防煙分區應考慮的因素、防煙分區分隔構件；
(15)防排煙系統的選擇與設置：自然排煙原理、機械加壓送風原理、機械排煙原理、防排煙系統的選擇應考慮的因素、開窗有效面積的計算方法、防排煙系統組件及其設置方式；
(16)安全疏散的設計與設施布置：安全疏散的基本原則、安全疏散的基本參數及計算方法、安全出口；疏散門、疏散出口、避難走道、避難層的概念；應急照明、疏散指示標志的設置；消防通信系統的設置；
(17)消防救援設施的設置：消防車道的設置目的及要求、消防登高面設置目的及要求、救援窗設置目的及要求、直升機停機坪設置目的及要求、消防電梯的設置目的及要求；
(18)消防聯動系統：消防聯動控制系統認知、消防控制室的管理、消防設備的供電控制、消防聯動系統的設計要求、城市消防遠程監控系統。
★為方便教學需要，課件必須包括以上內容，投標時提供以上課件資源演示。
五、實訓項目
1.自動噴水滅火系統元器件的認知
2.自動噴水滅火系統流程的認識
3.火警狀態下自動啟動噴水滅火系統的模擬實訓
4.火警狀態下手動啟動噴水滅火系統的模擬實訓
5.2種類型噴頭的噴水實訓
6.末端試水的實訓
7.電控原理的認識、掌握和操作實訓
8.自動噴水滅火系統與報警主機的聯網實訓
9.自動噴水滅火系統的連接與噴頭的安裝實訓
