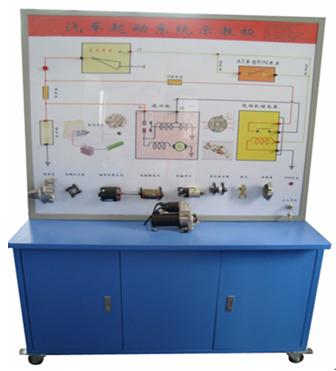

汽車起動系統示教板
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
汽車起動系統示教板選用汽車起動系統實物，展示汽車起動系統的結構與原理；示教板上部還對起動機進行解剖，了解起動機的基本構造，面板上繪有完整的起動系統的電路圖，設置檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
二、結構組成
示教板上半部分為起動機的分解零部件，下半部分為實物總成；蓄電池、點火開關、電源總開關、彩色原理與結構圖、故障設置系統、使用說明書等。
三、功能特點
1.操縱開關及按鈕，可真實演示汽車起動系統的工作過程。
2.數顯表顯示電壓值；
3.通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4.發光二極管顯示起動機狀態；
5.故障模擬系統可模擬實際運行工況，設置多種實車常見10個故障。
6.汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
7.底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
四、技術參數
1.外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
2.電源：220V交流電壓；
3.工作電壓：12V直流電壓；
4.工作溫度：-50℃～50℃；
5.蓄電池：60AH/12V
五、面板工藝：
采用鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
