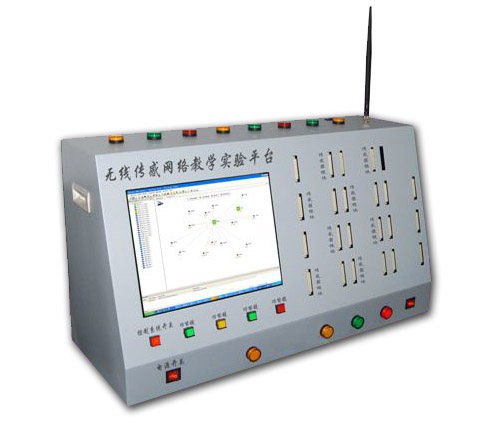

LG-WCG2009型 無線傳感器網絡教學實驗系統
品牌:理工偉業 咨詢電話:010-82827827 82827835
LG-WCG2009型 無線傳感器網絡教學實驗系統 是本公司*新推出的基于“無線傳感器網絡技術”的教學實驗系統。該教學實驗系統能快速的讓高校師生學習和了解這項潛力巨大的新技術。無線傳感器網絡教學實驗系統工作在2.4G頻段,通信標準采用IEEE802.15.4 ZigBee協議通過多種傳感器模塊如:溫度傳感器,濕度傳感器,壓力傳感器等,將采集到的數據,經CC2420芯片以無線網絡(比如星狀結構、樹狀結構、網狀結構等)的方式匯集到中心節點,然后中心節點通過串口傳送到功能強大的結點工作監視終端實現全網拓撲的展示以及對于全網信息處理。配上15寸的液晶顯示界面,可以動態直觀地觀察到每一數據節點的工作狀態以及整個網絡的拓撲結構。非常方便于老師向?qū)W生講解無線傳感器網絡的構成及其具體工作模式。通過學習,學生可以配合“無線傳感器網絡創新開發套件”(該設備詳見介紹資料)的使用,進一步進行自主創新活動,知識體系完整,過渡流暢。

序號
|
組成
|
功能描述
|
性能指標
|
1
|
液晶屏
|
顯示界面
|
15寸
|
2
|
外擴接口
|
連接各種傳感器和控制對象
|
11個
|
3
|
天線
|
無線通信
|
高增益2.4G
|
4
|
指示燈
|
用于狀態顯示和控制
|
12個,高亮度
|
5
|
溫度傳感器
濕度傳感器 壓力傳感器 光敏傳感器 紅外線傳感器 超聲波傳感器 酒精濃度傳感器 |
用于采集真實環境的物理信號
|
各傳感器測量范圍,測量精度:
(1)溫度傳感器:2℃~150℃,1℃ (2)濕度傳感器:30%~90%,1% (3)壓力傳感器:0,20pa~10kpa,1pa (4)光敏傳感器:1~100,1 (5)紅外傳感器: 開關量,0/1 (6)超聲波傳感器: 80mm~500mm,1mm (7)酒精濃度傳感器:1~100,1 |
6
|
選配套件
|
無線傳感器網絡創新開發套件,用于學生進行創新實驗
|
詳見該設備詳細介紹
|
通過學習,學生可以配合“無線傳感器網絡創新開發套件”(該設備詳見介紹資料)的使用,進一步進行自主創新活動,知識體系完整,過渡流暢。
(1)中文語言界面;
(2)可以動態的顯示當前的網絡拓撲;
(3)支持評估網路信道,并且動態調整;
(4)可以顯示每一個數據節點的工作狀態;
(5)可以顯示不同的拓撲結構;
(6)支持星形網絡并顯示拓撲圖;
(7)支持網絡Beacon并顯示拓撲圖;
(8)支持樹形網絡并顯示拓撲圖;
(9)支持網狀網絡并顯示拓撲圖;
(10)有不同模式下的傳感器節點休眠演示功能;
(11)能夠通過軟件配置所有網絡節點;
(12)能夠通過軟件隨時配置所有網絡節點的路由,實時改變網絡拓撲;
(13)能夠通過軟件實時觀察所有網絡節點的傳感器信息和路由信息;
(14)能夠在Beacon網絡中支持網絡傳輸延遲的測量與分析;
(15)通過軟件顯示傳感器的數據曲線圖;
(16)支持不同傳感器的數據同時顯示在一個屏幕中;
(17)可以實時發現傳感器節點工作異常;
(18)支持至少8種以上的傳感器;
(19)能夠通過軟件復位每一個網絡節點,不用每一網絡節點單獨手動復位便于教學演示;
(20)所有的傳感器節點設置的修改都通過無線方式進行,不進行節點程序的修改;
(21)有完整開放的開發接口,支持配置腳本編寫;
(22)腳本能夠支持所有的拓撲結構;
(23)能通過軟件編寫的腳本,可以通過無線接口配置給傳感器節點;
(24)腳本接口支持無線節點的路由配置;
(25)腳本接口支持無線節點的角色配置;
(26)接口可以配置MAC參數。
無線傳感器網絡教學實驗系統實驗
|
實驗一 MAC層功能演示1
實驗二 MAC層功能演示2 實驗三 星狀網絡的工作過程和特點 實驗四 線狀網絡的工作過程和特點 實驗五 樹狀網絡的工作過程和特點 實驗六 網狀網絡的工作過程和特點 實驗七 混合型網絡的工作過程和特點 實驗八 Beacon網絡的工作過程和特點 實驗九 無線傳感器網絡的工作過程和特點 實驗十 自行建立拓撲試驗 |
物品
|
數量
|
備注
|
無線傳感器網絡教學實驗系統
|
1
|
|
傳感器模塊
|
7
|
溫度傳感器,濕度傳感器,光敏傳感器,紅外線傳感器,超聲波傳感器,空氣壓力傳感器,酒精濃度傳感器
|
電源線
|
1
|
|
天線
|
1
|
2.4GHz頻段,SMA接口
|
實驗指導
|
1
|
用戶手冊,實驗教程
|
配套光盤
|
1
|
電子版手冊,測試軟件等
|
