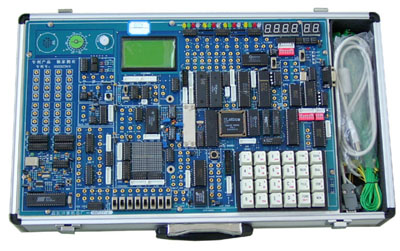

      LG-8086K型 超強型微機原理接口實驗儀 是根據許多高等院校的教授、老師在教學實踐過程中,總結出來的經驗要求,在完全滿足教學大綱的同時,設計了許多實用性很強的實驗項目,特別是引入了*產品數控式實驗演示模擬裝置,使實驗儀的功能和性價比遠遠超出同類產品,該實驗系統是《微機控制技術》、《十六位微機原理與接口》等課程教學必須的實驗設備。

一、系統組成：
系統核心由8088組成；
     實驗?zāi)K部分：開放式鍵盤實驗電路;16×16 LED點陣電路，128*64LCD液晶顯示電路，8155、8250、8251、8253、8279、8237、8255、8259、0832、0809、RS232、485等常用芯片接口電路;小型直流電機、步進電機，溫度壓力傳感器電路、電子音響電路,6位動態LED數碼顯示,繼電器電路,8位邏輯電平開關電路,16位電平顯示電路，8MHZ頻率源模塊，數控式實驗演示裝置模塊等。
     LG-8086K配有*產品:數控式實驗演示裝置,可以提供實驗程序比較復雜的實驗,其中開環實驗七個,閉環實驗八個,與此配套的實驗軟件以字符及圖形方式展示其實驗內容,形象生動,讓學生學得輕松快樂,學得興趣倍增,事半功倍,使教學質量大大提高。
上位調試軟件界面交互性好,操作方便，適應各種Windows操作平臺,支持匯編和C語言調試。
二、主要特點：
⑴實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以脫機通過單步、斷點、全速等方法調試實驗程序。
⑵支持聯機與脫機二種工作方式,系統擴展有EPROM，把所有實驗程序都固化在該片中，脫機工作時,只需按一鍵，即可完成實驗程序下載。調用實驗程序只須在實驗儀鍵盤輸入實驗程序入口地址,按[EXEC]鍵即可,非常便捷。
⑶數控式實驗演示模擬裝置通過USB接口和配套的圖形軟件，通過編制程序，對模擬控制對象進行實時控制，實驗項目豐富。
三、實驗項目
軟件實驗：
（1）二進制多位加法實驗；

（2）二進制轉換為BCD碼實驗；

（3）BCD碼轉換為二進制碼；

（4）十進制數的BCD碼相減運算；

（5）內存清零實驗；

（6）數碼顯示實驗；

（7）求*大數和*小數；

（8）數據塊傳送實驗；

（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗；

（2）D/A轉換實驗（一）；

（3）D/A轉換實驗（二）；

（4）8255A并行口實驗（一）；

（5）8255A并行口實驗（二）；

（6）定時器/計數器實驗；

（7）8259單級中斷控制器實驗；

（8）RS232/485串行口發送實驗（雙機通訊）；

（9）RS232/485串行口接收實驗（雙機通訊）；

（10）小直流電機調速實驗；

（11）步進電機控制；

（12）繼電器控制；

（13）存貯器讀寫實驗；

（14）電子琴實驗；

（15）簡單I/O口擴展實驗

（16）8251可編程通訊接口和PC機通訊；

（17）16*16 LED點陣顯示實驗；

（18）128*64 LCD液晶顯示實驗；

（19）8237 DMA傳送實驗；

（20）8250可編程異步通訊接口實驗；

（21）8279 鍵盤顯示實驗；

（22）溫度控制實驗；

（23）壓力測量實驗

數控式實驗演示模擬裝置實驗：
（1）交通信號燈的自動控制 ；

（2）機器人自動掃地雷；

（3）加工中心刀庫捷徑方向選擇控制；

（4）驅動步進電機的控制；

（5）舞臺藝術燈飾的控制；

（6）四層電梯的控制；

（7）LED數碼管顯示控制實驗；

（8）交流電機Y/Δ形起動的控制；

（9）液體混合裝置的自動控制；

（10）水塔水位自動控制；

（11）四級傳送帶的模擬運行；

（12）郵件分揀系統的模擬運行；

（13）數字邏輯分析儀實驗；

（14）溫度壓力實驗；

（15）連線自動檢測系統
