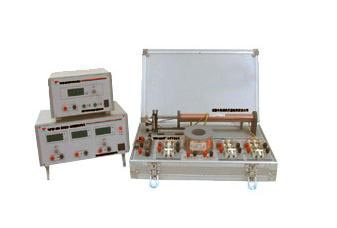

LG4511 螺線管磁場測定儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
用霍耳元件測量通電螺線管內的磁場分布是高校理工科物理實驗教學大綱中的一個重要實驗。，該儀器采用先進的集成線性霍耳元件測量通電螺線管內的弱磁場，解決了一般霍耳元件存在的靈敏度低，剩余電壓干擾及螺線管溫升引起輸出不穩定等不足，因而能精確測量通電螺線管磁場分布，了解和掌握集成線性霍耳元件測量磁場的原理和方法以及學會測量霍耳元件靈敏度的方法?？紤]到教學實驗儀器經久耐用的需要，本儀器電源和傳感器還有保護裝置。本儀器物理內容豐富、結構設計合理、裝置牢靠、直觀性強、數據穩定可靠，是高校物理實驗的優質教學儀器。可用于高校、中專等學生的基礎物理實驗及“傳感器原理”課程的傳感器實驗，以及課堂演示實驗。
一、可完成以下實驗：
1．測量霍耳傳感器的靈敏度，驗證霍耳傳感器輸出電勢差與螺線管內磁感應強度成正比。
2．測量螺線管內磁感應強度與位置間的關系，求得螺線管均勻磁場范圍及邊緣的磁感應強度。
3．學習補償原理在磁場測量中的應用。
4．測量地磁場的水平分量（選做）。
二、主要技術參數：
1．集成霍耳傳感器 線性工作電壓 DC5V
磁場測量范圍 -67mT －+67mT
靈敏度 31.3±1.3V/T
2. 螺線管 長度 26.0cm，內徑Φ2.5cm，外徑Φ4.5cm，層數 10層，螺線管匝數 3000±20匝，中央均勻磁場長度 >10.0cm。
3. 數字恒流源 0—0.5A輸出電流（配三位半數字電壓表量程0—0.5A，分辨率1mA）
4．四位半數字電壓表 量程0－20V和0－2V兩檔，分辨率分別為1mV和0.1mV
出廠價: LG4511 ￥5544.00元
