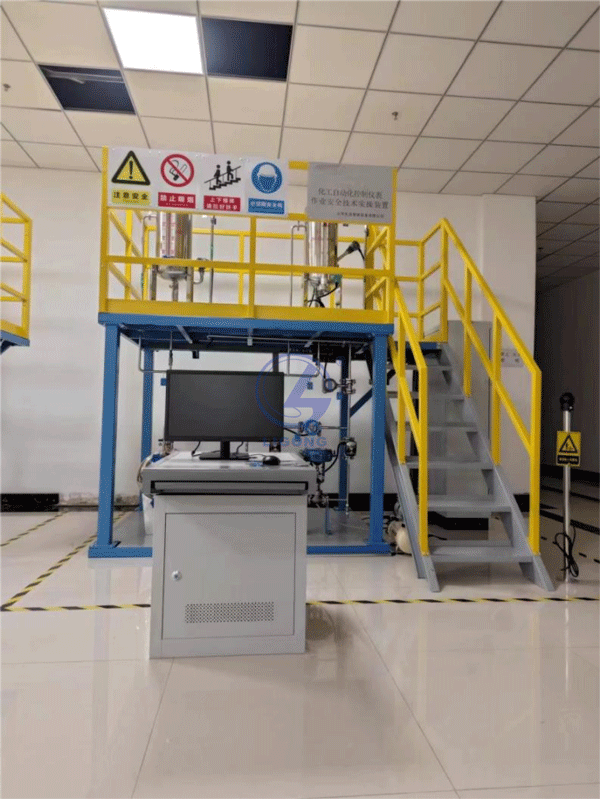

LGT-WH19 化工自動化控制儀表作業模擬仿真考核系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
1.裝置功能
本系統由危化工藝單元組成，并包含硬件設備、仿真模擬系統、集散控制系統、實訓中心管理系統、教學培訓軟件、音視頻和出版教材等多個組成部分，全方面服務學生教學和員工培訓。
本系統充分理解培訓及考試需求，形成一套完整的、先進的、具有鮮明特色的培訓和評價體系。
本系統還可面向企業員工、企業管理人員、企業安全管理人員、監管部門管理和執法人員，提供系統的、全面的、標準的、權威的實訓、培訓與考試服務。
本系統還可以滿足面向本科、高職教學，進行?；a(chǎn)工藝實操培訓、設備認知培訓、設備檢維修培訓與安全作業培訓等。
2.軟件參數
（1）考試方式：報名考試后，隨機抽取考題考試
（2）作業現場安全隱患排除：系統自動識別考生操作步驟，操作步驟以現場實操與DCS模擬操作相結合的方式，具體的操作步驟以裝置的實際情況而定。
（3）作業現場應急處置：系統自動識別考生操作步驟，操作步驟以現場實操與DCS模擬操作相結合的方式，具體的操作步驟以裝置的實際情況而定。
（4）數據處理：系統根據考生考試操作，自動采集數據，考試成績提交后成績自動上傳
（5）考核系統：支持考試模式和練習模式
（6）系統管理：系統具有考生成績本地查詢功能及題庫自動更新功能，考生成績保存至本地，可有效避免突然斷電斷網后，數據丟失，本地依然可進行成績查詢。
3.裝置參數
|
序號 |
設備名稱 |
規格 |
單位 |
數量 |
|
1. |
框架 |
尺寸：2700*2000*2700mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造， 管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果 |
套 |
1 |
|
2. |
水箱 |
304不銹鋼材質，尺寸：500*500*500mm，板厚1.5mm |
臺 |
1 |
|
3. |
鍋爐 |
Φ300*500mm，不需要加熱，帶玻璃法蘭液位計，L=450 |
臺 |
1 |
|
4. |
循環水泵 |
型號：CHL2-20，電壓：220V；功率：370W，單相 |
臺 |
1 |
|
5. |
空氣壓縮機 |
功率1.5KW，容積50L，電壓220V |
臺 |
1 |
|
6. |
氣動調節閥 |
DN15不銹鋼材質，法蘭連接。4-20mA信號輸入 |
臺 |
1 |
|
7. |
鍋爐液位計 |
DN15不銹鋼材質，法蘭連接。4-20mA信號輸入 |
臺 |
1 |
|
8. |
進水流量 |
DN15，渦輪流量計，4-20mA信號輸入，量程0-3m³/h |
臺 |
1 |
|
9. |
壓力表 |
指針式壓力表，范圍0-0.3Mpa |
臺 |
1 |
|
10. |
壓力傳感器 |
擴散硅壓力變送器，0~0.2MPa，4-20mA信號輸出 |
臺 |
1 |
|
11. |
流量計 |
采用真實流量計鋁合金外殼，表面以綠色噴塑，能迅速?gòu)膬x表外觀上區分儀表類型。輸入類型為4~20ma電流信號，采樣精度0.20%，12～24V DC供電，具有反接保護，功耗2.0W，液晶屏雙行背光顯示，帶中文顯示，顯示實時發送的流量值 |
套 |
1 |
|
12. |
壓力表 |
采用真實壓力表鋁合金外殼，表面以藍色噴塑，能迅速?gòu)膬x表外觀上區分儀表類型。輸入類型為4~20ma電流信號，采樣精度0.20%，12～24V DC供電，具有反接保護，功耗2.0W，液晶屏雙行背光顯示，帶中文顯示，顯示實時發送的流量值 |
套 |
1 |
|
13. |
指針式壓表 |
顯示當前工藝參數，最大壓力值為額定壓力值的2倍 |
套 |
1 |
|
14. |
溫度表 |
采用真實溫度計鋁合金外殼，表面以紅色噴塑，能迅速?gòu)膬x表外觀上區分儀表類型。輸入類型為4~20ma電流信號，采樣精度0.20%，12～24V DC供電，具有反接保護，功耗2.0W，液晶屏雙行背光顯示，帶中文顯示，顯示實時發送的流量值 |
套 |
1 |
|
15. |
液位計 |
采用真實磁翻柱液位計外型，模擬光柱代替磁翻柱，能迅速?gòu)膬x表外觀上區分儀表類型。LED光柱以百分比方式顯示液位，儀表裝置顯示過程數據，雙行背光顯示，中文顯示，可變換數據單位。 |
套 |
1 |
|
16. |
模擬量輸出模塊 |
DAM-DA08E，模擬量輸出模塊 |
套 |
1 |
|
17. |
開關量輸入輸出模塊 |
DAM-5084，開關量輸入輸出模塊 |
套 |
1 |
|
18. |
智能控制器 |
多路光電隔離NPN信號輸入模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
|
19. |
智能儀表統 |
智能儀表電器控制柜鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
|
20. |
上位控制器 |
處理器：2.5GHz RAM：8G ROM：1T ;數據顯示終端：21.5寸. |
套 |
1 |
|
|
考試中心管理系統 |
1、角色管理功能：管理系統可以編輯角色，編輯權限，支持多用戶管理； 2、考試計劃查詢功能，可輸入計劃名稱、編號、考試地點及組織機構中任何一個查詢； 3、添加考試計劃功能：根據計劃編號，計劃名稱，類別，組織機構，監考人，開始時間，結束時間，考試地點，備注等添加考試計劃； 4、考試計劃刪除/編輯功能； 5、考生信息添加功能； 6、考生信息批量導入功能； 7、考生信息刪除/編輯功能； 8、考生成績查詢功能，可在查詢框中輸入姓名、準考證號、編號及計劃名稱查詢； 9、考生成績批量導出功能； 10、數據字典功能：可編入類別名稱，類別編碼； 11、數據字典刪除/編輯功能； 12、管理員添加功能：可添加多個系統管理員；支持賬號角色、權限管理； 13、設備考試狀態實時監測； 14、題庫管理功能，支持用戶編輯試題； 15、設備管理功能：管理系統可以遠程管理所有考試終端，功能包括：開關機、軟件重啟系統、管理考試終端運行模式，暫?？荚嚨?。 16、考試計劃、考生信息、考試成績與省考試管理系統對接，實現信息實時（或定時）上傳功能； 17、培訓管理：可以建立培訓計劃、生產學員培訓檔案； |
套 |
1 |
