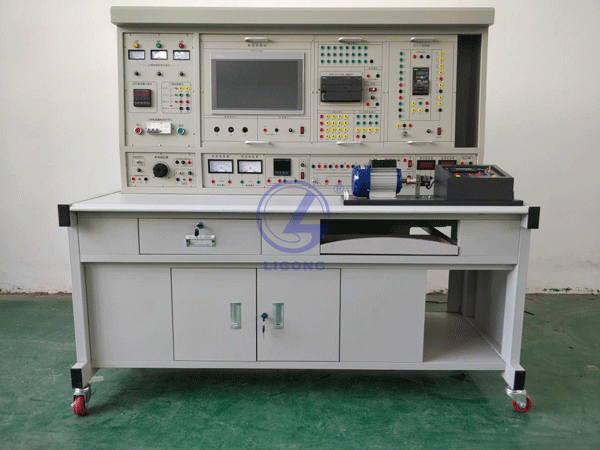

LGW-03A型 低壓電器安裝調試實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統組成
LGW-01C型 低壓電器安裝調試實訓裝置主要由實訓臺架、電源模塊（含測量保護功能）、安全用電實驗模塊、繼電器及接觸器模塊、可編程控制器模塊、變頻器模塊、觸摸屏模塊、電機模塊以及PLC等工具耗材組成。
二、技術性能
1、輸入電壓：三相四線制380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：170×70×150cm3
三、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
實訓考核臺架 |
臺 |
1 |
材料：鋼木結構，符合國家相關環保要求；實驗屏：用于掛置實訓單元掛板；配置與實訓配套的電源。 |
|
|
2 |
實訓桌 |
張 |
1 |
主體鈑金，面板采購防火板，規格170×70×80cm |
|
|
3
|
電氣控制實訓單元掛箱及電機
|
塊 |
1 |
DW-01 |
維修電工實訓組件（一） |
|
塊 |
1 |
DW-02 |
維修電工實訓組件（二） |
||
|
塊 |
1 |
DW-03 |
維修電工實訓組件（三） |
||
|
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
||
|
臺
|
1
|
DJ01 |
直流并勵電動機DC220V |
||
|
DJ02 |
三相鼠籠電動機AC380V（Y/△）帶離心開關 |
||||
|
DJ03 |
三相鼠籠電動機AC380V（Y/△） |
||||
|
DJ04 |
雙速異步電動機AC380V（△/YY） |
||||
|
4 |
PLC主機掛箱 |
套 |
1 |
S7-1200 1214C SM1222 |
|
|
5 |
變頻器實訓掛箱 |
塊 |
1 |
V20 0.55KW |
|
|
6
|
PLC實訓掛箱
|
塊
|
4
|
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
|
|
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
|||||
|
機械手控制/自控成型機/加工中心 |
|||||
|
四層電梯/基礎實驗/中間繼電器 |
|||||
|
7 |
PLC仿真實訓軟件 |
套 |
1 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查 （3）PLC編程訓練、PLC程序編寫測試等功能 （4）實現PLC運行模擬，對錯誤程序進行檢查 |
|
|
8 |
電工連線 |
套 |
1 |
32根：長1000mm 黃10條、綠10條、紅10條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 網線：3米/臺 |
|
|
9 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
|
|
10 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
|
11 |
安裝配件 |
套 |
1 |
|
|
|
12 |
網孔板 |
塊 |
1 |
|
|
