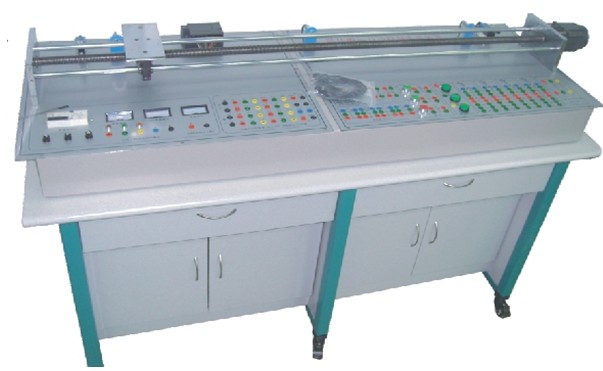

LGJX-83A型 循環小車自動控制實訓裝置
一、實訓裝置的功能
1.1 循環小車定位控制
1.2 PLC高級指令功能應用
1.3 交流電機控制實訓
1.4 指向顯示、報警控制
1.5 加減速控制
1.6 正反運動控制
二、 實訓裝置的配置
2.1 循環小車實訓裝置的配置：
2.2 驅動電源、繼電控制和驅動電機
2.3 運行機構：有效行程為1500mm
2.4 位置反饋傳感器：微動開關 3只，作為反饋循環小車運動的位置檢測
2.5 控制面板：包括啟、停按鈕；急停開關；復位開關；運行、報警指示燈等
三、實訓裝置的詳細配置：
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
鋼、鋁合金安裝架 |
1塊 |
1330×560×145mm |
|
2 |
驅動電機 |
1臺 |
|
|
3 |
開關電源 |
1臺 |
|
|
4 |
繼電器 |
2只 |
|
|
5 |
拖動機構 |
1套 |
|
|
6 |
微動開關 |
3個 |
|
|
7 |
循環小車 |
1個 |
|
|
8 |
電源插座 |
1個 |
|
|
9 |
面板 |
1個 |
|
|
10 |
輸入、輸出安全插頭 |
10只 |
四、實訓裝置的技術參數
4.1 電源：?jiǎn)蜗?20 VAC±10% 50 Hz
4.2 外形尺寸：長（mm）×寬×高＝1330×560×145
4.3 整機容量：≤0.3 kVA
4.4 安全保護措施：采用強弱電分開的設計方式，避免設備損壞；具有接地保護、漏電保護功能，安全性符合相關的國標標準
4.5 溫度：―10℃～50℃
4.6 環境濕度：≤90%（40℃）
