LGD-ZQY01型 氣壓剎車系統實訓臺

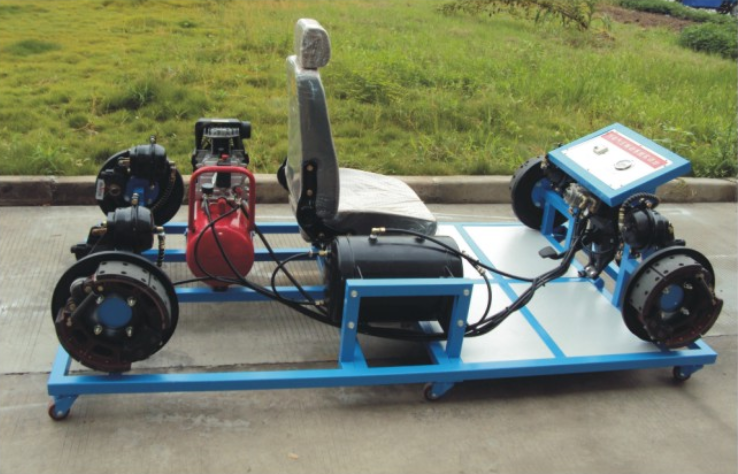

一、LGD-ZQY01型 氣壓剎車系統實訓臺結構組成:選用輕卡汽車制動系統原車材料、包含制動總泵、制動分泵,空氣泵,儲氣筒,前后剎車機構等組件,按原車布置裝配在臺架上,氣壓表顯示工作氣壓, 面板上繪制氣壓制動系統的工作原理,配套汽車制動系統實驗臺使用操作與實訓課題的實訓指導書。
二、教學功能:
掌握汽車氣壓制動系統的基本組成、了解汽車氣壓制動系統的管路連接;和工作原理,掌握常見故障的診斷和檢測技術。
三、主要實訓項目:
可動態演示汽車氣壓制動系統工作原理過程。
氣壓剎車系統失靈的故障在現,了解剎車系統的故障原因。
左前輪制動不回位,了解個別車輪的制動問題
前部制動失效的故障排除于診斷。
液壓制動系統的結構認知實訓;
氣壓制動系統的拆裝實訓;
氣壓制動系統的調整實訓;
氣壓系統的排空實訓,
氣壓制動系統常見故障的診斷實訓。
四、配置清單
五、技術參數
外形尺寸:1550×1250×800mm
(長×寬×高)
電機:220V750W
萬向腳輪:2.5寸
壓力:0.8MPA
容積:30升
功率1.5KW
相關汽車底盤變速器實訓系統:
拖拉機底盤實訓臺
汽車混合動力系統發動機實訓臺
雷克薩斯(凌志)400電控發動機實驗臺
汽車整車構造與傳動實訓臺(各車型)
行駛、動力轉向、懸掛、制動系統實訓臺
液壓制動系統實訓臺
A340E自動變速器解剖模型
01M自動變速器實驗臺
A340自動變速器實訓臺
A340自動變速器實驗臺
桑塔納2000型動力轉向實訓臺
帕薩特領域ABS/ESP系統實訓臺
汽車ABS實訓臺
變速器及傳動系統實訓臺
前懸掛及動力轉向系統
約翰迪爾904拖拉機底盤實訓臺
本田CVT無極變速器實訓臺
本田雅閣自動變速器實驗臺
大眾電控液壓動力轉向實訓臺
大眾拉維納自動變速器實訓臺
捷達整車底盤系統實訓臺
桑塔納整車底盤系統實訓臺
電控電動助力轉向系統實訓臺
電子控制液壓動力轉向系統實訓臺
電控懸掛系統實訓臺
廣州本田ABS/EBD實訓臺
帕薩特B5 ABS/EDS系統實訓臺
帕薩特B5-01N自動變速器實訓臺
汽車驅動/傳動/轉向系統實訓臺
ABS制動系統實訓臺(不帶輪胎)
ABS制動系統實訓臺
氣壓制動系統實訓臺
普通桑塔納轉向及懸掛實訓臺
離合器實訓臺
關鍵詞: 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓

掌握汽車氣壓制動系統的基本組成、了解汽車氣壓制動系統的管路連接;和工作原理,掌握常見故障的診斷和檢測技術。
三、主要實訓項目:
可動態演示汽車氣壓制動系統工作原理過程。
氣壓剎車系統失靈的故障在現,了解剎車系統的故障原因。
左前輪制動不回位,了解個別車輪的制動問題
前部制動失效的故障排除于診斷。
液壓制動系統的結構認知實訓;
氣壓制動系統的拆裝實訓;
氣壓制動系統的調整實訓;
氣壓系統的排空實訓,
氣壓制動系統常見故障的診斷實訓。
四、配置清單
序號 | 名稱 | 規格型號 | 廠家 | 產地 | 數量 |
1 | 空氣壓縮機 | ZBM-0.1/8 | 奧突斯工貿公司 | 合州市 | 1套 |
2 | 貯氣筒 | 140 | 東風集團 | 湖北 | 1個 |
3 | 四輪制動器總成 | 140 | 東風集團 | 湖北 | 1臺 |
4 | 制動總泵 | 140 | 東風集團 | 湖北 | 1臺 |
5 | 制動分配閥 | 140 | 東風集團 | 湖北 | 2個 |
6 | 控制面板 | 4mm | 吉祥鋁塑板 | 北京 | 1塊 |
7 | 臺架 | 傳動系統 | 理工偉業 | 北京 | 1套 |
8 | 腳輪 | 3寸 | 南通腳輪長 | 南通 | 4個 |
9 | 產品說明書 | 理工偉業 | 北京 | 1套 |
外形尺寸:1550×1250×800mm
(長×寬×高)
電機:220V750W
萬向腳輪:2.5寸
壓力:0.8MPA
容積:30升
功率1.5KW
