LGWK-DY04C型低壓電工實操考核設備（4工位）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述

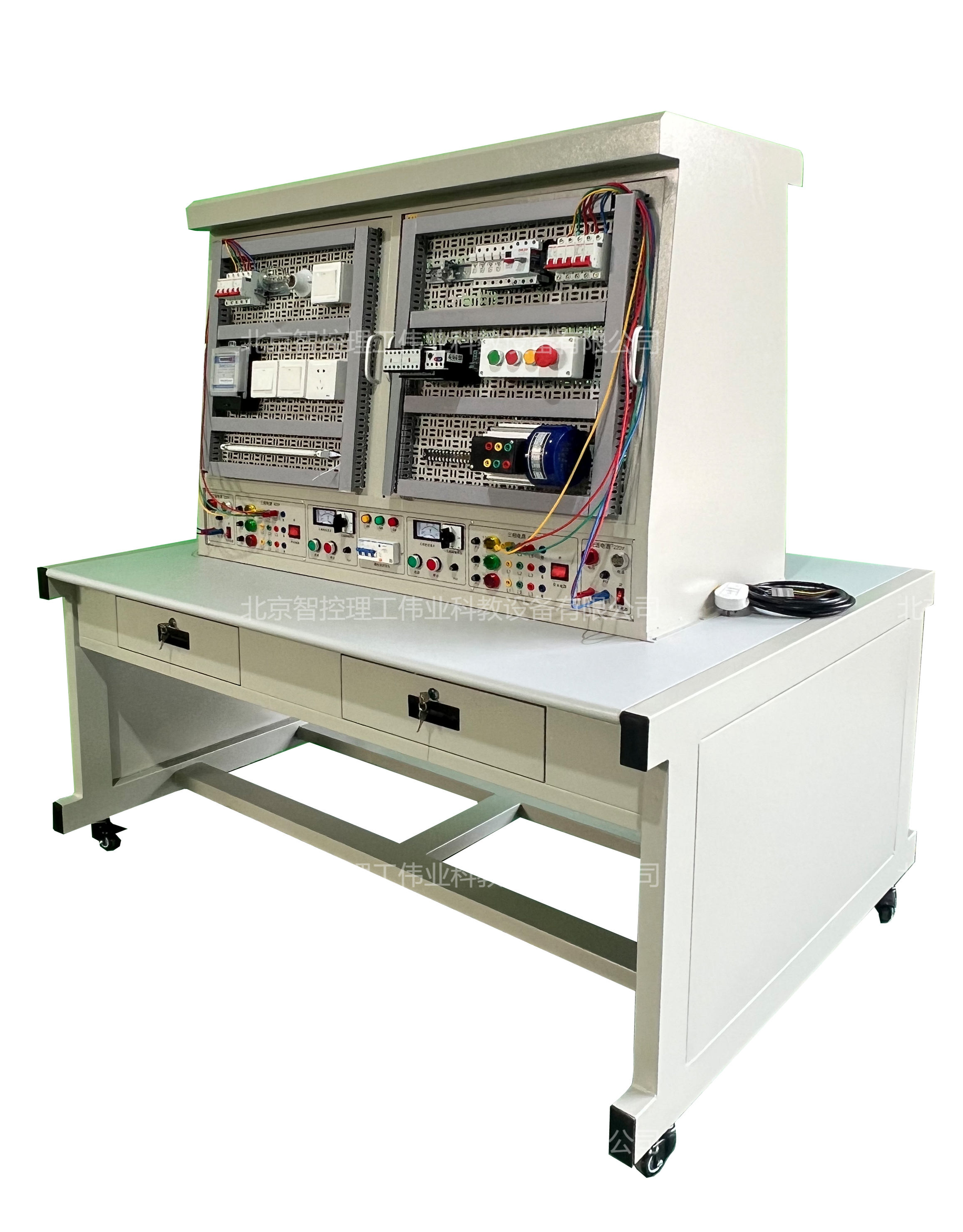

LGWK-DY04C型低壓電工實操考核設備主要由實訓桌、網孔板組成，符合特種行業低壓電工考核要求：三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）、三相異步電動機正反轉控制線路的接線及安全操作（K22）、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作、單相電能表帶照明燈的接線及安全操作（K24）、導線連接（K25）操作者根據實訓線路進行元器件的布局、安裝、走線。接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
二、特點
2.1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2.2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
2.3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
2.4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能
3.1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
3.2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3.3、裝置容量：＜1.5KVA
3.4、重量：＜200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm（雙面）
四、實訓臺配備
4.1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
4.2、交流儀表
①交流電流表2只 ②交流電壓表2只
4.3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4.4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
5.1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
5.2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
5.3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
5.4、單相電能表帶照明燈的接線及安全操作（K24）
5.5、導線連接（K25）
六、配置清單
6.1、K21、配置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
三相電源開關 |
DZ47-63 3P D63 |
1個 |
|
2 |
兩相電源開關 |
DZ47-63 2P D40 |
1個 |
|
3 |
交流接觸器 |
CJX2-1201及輔助觸點F4-22 |
1個 |
|
4 |
熱繼電器 |
NR4-63/1.6-2.5 |
1個 |
|
5 |
熔斷器（含5A熔芯） |
RT28-32 |
5只 |
|
6 |
斷路器 |
DZ108-20 |
1只 |
|
7 |
急停按鈕 |
|
1個 |
|
8 |
組合按鈕（帶3位按鈕盒） |
NP2-BA45 Ф22 |
1個 |
|
9 |
三相異步電動機 |
180W/380V |
2臺 |
|
10 |
接線端子 |
TB-1512 |
3條 |
|
11 |
實驗接線 |
Φ4護套自鎖線（5色） |
10條 |
|
12 |
線槽 |
25*25mm |
2米 |
6.2、K22配置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
三相電源開關 |
DZ47-63 3P D63 |
1個 |
|
2 |
兩相電源開關 |
DZ47-63 2P D40 |
1個 |
|
3 |
交流接觸器 |
CJX2-1201及輔助觸點F4-22 |
1個 |
|
4 |
熱繼電器 |
NR4-63/1.6-2.5 |
1個 |
|
5 |
熔斷器（含5A熔芯） |
RT28-32 |
5只 |
|
6 |
斷路器 |
DZ108-20 |
1只 |
|
7 |
急停按鈕 |
|
1個 |
|
8 |
組合按鈕（帶3位按鈕盒） |
NP2-BA45 Ф22 |
1個 |
|
9 |
三相異步電動機 |
180W/380V |
2臺 |
|
10 |
接線端子 |
TB-1512 |
3條 |
|
11 |
實驗接線 |
Φ4護套自鎖線（5色） |
10條 |
|
12 |
線槽 |
25*25mm |
2米 |
6.3、K23配置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
三相電源開關 |
DZ47-63 3P D63 |
1個 |
|
2 |
兩相電源開關 |
DZ47-63 2P D40 |
1個 |
|
3 |
交流接觸器 |
CJX2-1201及輔助觸點F4-22 |
1個 |
|
4 |
熱繼電器 |
NR4-63/1.6-2.5 |
1個 |
|
5 |
熔斷器（含5A熔芯） |
RT28-32 |
5只 |
|
6 |
斷路器 |
DZ108-20 |
1只 |
|
7 |
急停按鈕 |
|
1個 |
|
8 |
組合按鈕（帶3位按鈕盒） |
NP2-BA45 Ф22 |
1個 |
|
9 |
補償電容 |
BZMJ0.4-16-3 |
1組 |
|
10 |
電流互感器 |
LMZJ1-0.5 50/5 |
1組 |
|
11 |
接線端子 |
TB-1512 |
3條 |
|
12 |
電流表 |
6L2 5A |
1只 |
|
13 |
實驗接線 |
Φ4護套自鎖線（5色） |
10條 |
|
14 |
線槽 |
25*25mm |
2米 |
6.4、K24配置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
三相電源開關 |
DZ47-63 3P D63 |
1個 |
|
2 |
兩相電源開關 |
DZ47-63 2P D40 |
1個 |
|
3 |
交流接觸器 |
CJX2-1201及輔助觸點F4-22 |
1個 |
|
4 |
熱繼電器 |
NR4-63/1.6-2.5 |
1個 |
|
5 |
斷路器 |
DZ108-20 |
1只 |
|
6 |
急停按鈕 |
|
1個 |
|
7 |
組合按鈕（帶3位按鈕盒） |
NP2-BA45 Ф22 |
1個 |
|
8 |
電能表 |
DDS666型單相電子式電能表 |
1臺 |
|
9 |
單控開關 |
86型單開單控 |
1個 |
|
10 |
日光燈 |
T4型28W |
1套 |
|
11 |
5孔插座 |
86型 |
1個 |
|
12 |
低壓配電箱 |
塑料小型 |
1個 |
|
13 |
電流表 |
6L2 5A |
1只 |
|
14 |
燈座 |
|
1只 |
|
15 |
燈泡 |
|
1只 |
|
16 |
開關 |
86單開雙控 |
2只 |
|
17 |
插座 |
86 5P插座 |
1只 |
|
18 |
實驗接線 |
Φ4護套自鎖線（5色） |
10條 |
|
19 |
線槽 |
25*25mm |
2米 |
