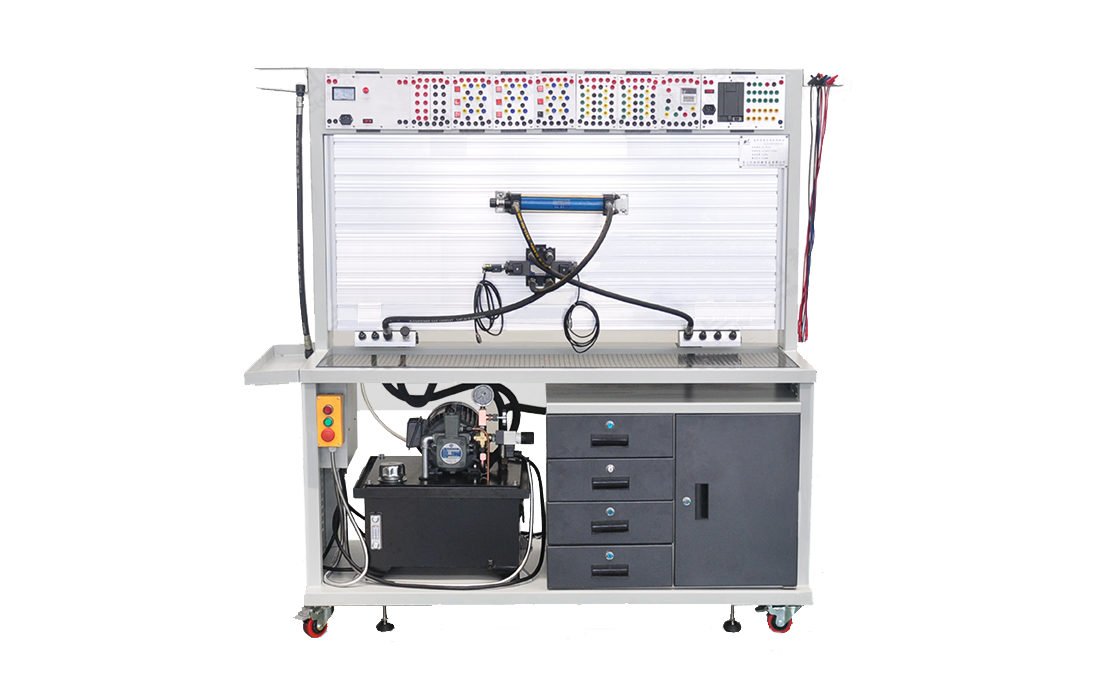

LGJ-YJ01型 液壓傳動實驗臺(基本型)
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGJ-YJ01型 液壓傳動實驗臺(基本型)實驗操作平臺、電器控制平臺、輔助實驗設備、電腦桌等組成，全模塊開放式結構 設計，并配有強大的擴展功能，可以幫助學生很好的完成基本液壓傳動與流體力學相關基礎性實驗。開放式的接口 可幫助學生完成液壓傳動的設計創新等綜合性實驗。此實驗臺能充分滿足教學需求、學生實踐與培訓需求、科硏輔 助需求等，從基礎到高端、從教學到科研而專業設計的液壓教學實驗臺。
一、實驗臺主要技術參數
液壓泵站由三相電機、變量葉片泵、單向閥、 風冷器、空氣濾清器、油溫油面計、壓力表等組成. 液壓泵站控制與實驗臺一體安裝,具有電氣過載、 缺相保護等功能，專用電器軟啟動器，防系統憋壓 裝置，控制系統全部使用國際知名廠商電器。
二、液壓泵站主要技術參數
三、主要特點
1. 國產防漏油快換速速快換接頭
2. 方便安裝雙導槽塑料彈卡
3. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
4. 獨立式電氣控制模塊，鋁合金圖文絲印控制面板，方便組合維修
5. 電磁閥接口采用AB彈透明材料制作,安裝固定一紅一黑護套插 座,并有DC24噂線標志
四、主要實驗項目
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
| 電源 | 國家標準工業用電一AC380V、50HZ ,三相五線制 |
| 控制電壓 | 安全控制電壓——DC24V |
| 使用環境要求 | 防潮、防塵環境 |
| 系統總功率 | <3KW |
| 液壓系統安全使用壓力 | P<6.3Mpa |
| 主實驗臺尺寸 | 約2050mm x 720mm x 1720mm |
| 重量 | 約230Kg |

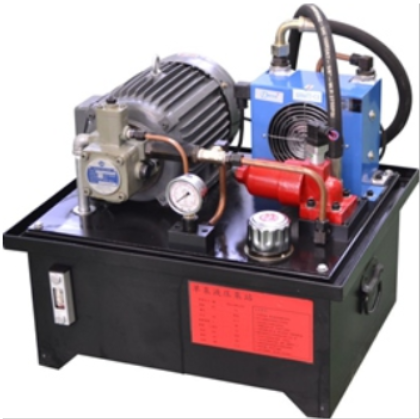

液壓泵站由三相電機、變量葉片泵、單向閥、 風冷器、空氣濾清器、油溫油面計、壓力表等組成. 液壓泵站控制與實驗臺一體安裝,具有電氣過載、 缺相保護等功能，專用電器軟啟動器，防系統憋壓 裝置，控制系統全部使用國際知名廠商電器。
二、液壓泵站主要技術參數
| 變黃葉片泵 | 1臺公稱排量6.67ml/r,額定壓力：6.3Mpa |
| 變貴葉片泵驅動電機 | AC380V±10%,50Hz, 1.5KW,絕緣等級 B |
| 風冷器 | 流量：25L/min |
| 專用安全防憋壓裝置 | 液壓、電器一體化設計結梅防止實驗中有憋壓現象 |
| 安裝 | 與電機鍵槽插入式一體化安裝，保證運行噪聲不高于65分貝 |
| 油箱 | 公稱容積60L （液位、油溫指示計，吸油回油濾油器、空氣濾清器、風冷卻器等） |
| 液壓油 | 32#抗磨液壓油 |
1. 國產防漏油快換速速快換接頭
2. 方便安裝雙導槽塑料彈卡
3. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
4. 獨立式電氣控制模塊，鋁合金圖文絲印控制面板，方便組合維修
5. 電磁閥接口采用AB彈透明材料制作,安裝固定一紅一黑護套插 座,并有DC24噂線標志
四、主要實驗項目
| 壓力控制回路 | 速度控制回路 | |
| 變壓回路 | 同步回路 | |
| 卸荷回路 | 方向控制回路 | |
| 穩壓回路 | 鎖緊回路 | |
| 卸壓回路 | 平衡回路 |
