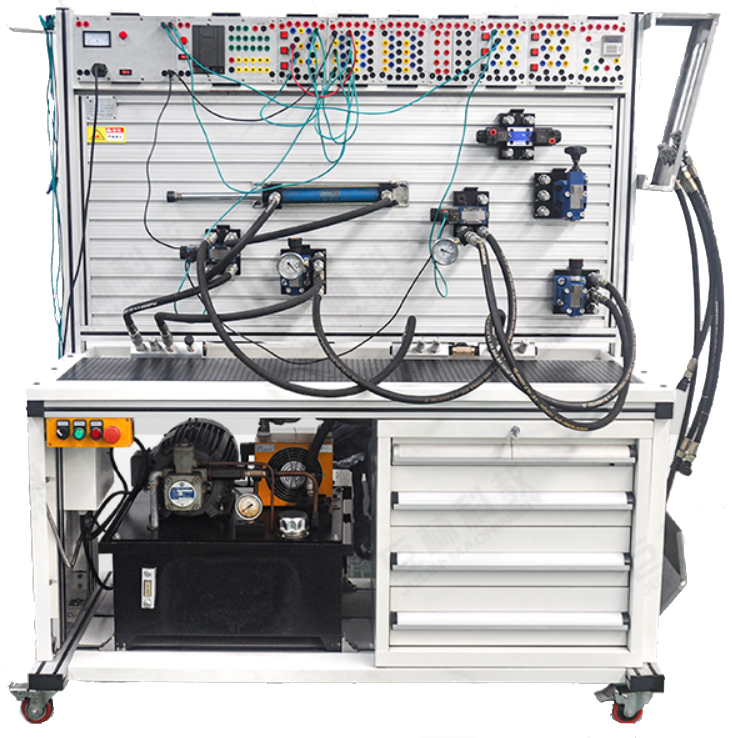

LGJ-YJ02型 基本液壓傳動綜合實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGJ-YJ02型 基本液壓傳動綜合實驗臺由實驗操作平臺、電器控制平臺、輔助實驗設備、電腦桌等組成，全模塊開放式結構設計,并配有強大的擴展功能，可以幫助學生很好的完成基本液壓傳動與流體力學相關基礎性實驗。開放式的接口可幫助學生完成液壓傳動的設計創新等綜合性實驗。此實驗臺能充分滿足教學需求、學生實踐與培訓需求、科研輔助需求等，從基礎到高端、從教學到科研而專業設計的液壓教學實驗臺。
一、實驗臺主要技術參數
液壓泵站由三相電機、變量葉片泵、單向閥、 風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、 缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置，控制系統全部使用國際知名廠商電器。
一、液壓泵主要技術參數
二、主要特點
1. 進口平面封密防漏油快換速速快換接頭
2. 方便安裝雙導槽塑料彈卡
3. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
4. 進口平面封密防漏油快換速速快換接頭
5. 方便安裝雙導槽塑料彈卡
6. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
7. 獨立式電氣控制模塊，鋁合金圖文絲印控制面板，方便組合維修
三、主要實驗項目
| 電源 | 國家標準工業用電一AC380V、50HZ ,三相五線制 |
| 控制電壓 | 安全控制電壓——DC24V |
| 使用環境要求 | 防潮、防塵環境 |
| 系統總功率 | <=2KW |
| 系統安全使用壓力 | P<=6.3Mpa |
| 主實驗臺尺寸 | 約2050mm x 720mm x 1720mm |
| 重量 | 約320Kg |

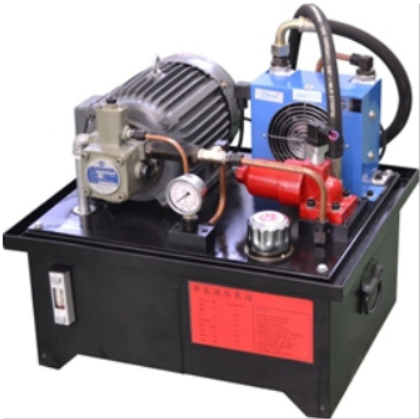

液壓泵站由三相電機、變量葉片泵、單向閥、 風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、 缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置，控制系統全部使用國際知名廠商電器。
一、液壓泵主要技術參數
| 變黃葉片泵 | 1臺公稱排量6.67ml/r,額定壓力：6.3Mpa |
| 變貴葉片泵驅動電機 | AC380V±10%,50Hz, 1.5KW,絕緣等級 B |
| 風冷器 | 流量：25L/min |
| 專用安全防憋壓裝置 | 液壓、電器一體化設計結梅防止實驗中有憋壓現象 |
| 安裝 | 與電機鍵槽插入式一體化安裝，保證運行噪聲不高于65分貝 |
| 油箱 | 公稱容積60L （液位、油溫指示計，吸油回油濾油器、空氣濾清器、風冷卻器等） |
| 液壓油 | 32#抗磨液壓油 |
1. 進口平面封密防漏油快換速速快換接頭
2. 方便安裝雙導槽塑料彈卡
3. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
4. 進口平面封密防漏油快換速速快換接頭
5. 方便安裝雙導槽塑料彈卡
6. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
7. 獨立式電氣控制模塊，鋁合金圖文絲印控制面板，方便組合維修
三、主要實驗項目
| 壓力控制回路 | 速度控制回路 | |
| 變壓回路 | 同步回路 | |
| 卸荷回路 | 方向控制回路 | |
| 穩壓回路 | 鎖緊回路 | |
| 卸壓回路 | 平衡回路 |
