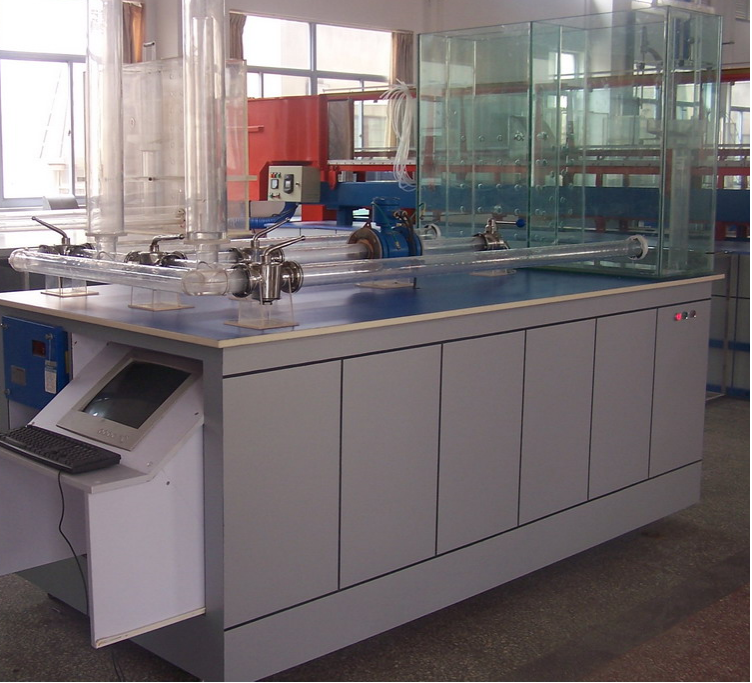

LGL-SL02型 調壓室水力實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能：
實驗臺可以對阻抗式調壓室和差動式調壓室進行實驗，學生可以自己設定調節水庫水位高度、管道長度等參數。在實驗時可以觀察調壓室內水位波動衰減過程，測得流量、水位波動等參數并繪制出波動曲線，可以在同一實驗情況下比較差動式和阻抗式調壓室的水力現象。
二、主要技術特點：
1、具備水流自循環系統，水泵采用抗腐蝕ABS全封閉防水絕緣安全外殼水泵，泵功率應充分滿足供水需要并有一定富余量。
2、兼有阻抗式調壓室和差動式調壓室實驗功能，其中差動式調壓室可以做全淹沒、半淹沒和無淹沒三種工況實驗；
3、管道長度可變換，可組合；閥門采用304全不銹鋼材質球閥；操作方便，不漏水，其中甩荷與增荷實驗的控制開關閥門須能做到輕松的瞬開與瞬關，能測量到明顯的水擊壓力波；上庫水位高度可自由調節；各水箱和調壓室均用有機玻璃精制，并標有毫米刻度；
三、主要技術指標：
1、引水管，主要管道為透明有機玻璃精制，方便實驗觀察。
（1）阻抗式調壓室引水管長度：短管186cm，長管321cm，
（2）差動式調壓室引水管長度：短管186cm，長管321cm。
（3）引水管內徑d=5cm
2、調壓室，透明有機玻璃精制，方便實驗觀察。
（1）阻抗式調壓室內徑D1=10cm。
（2）差動式調壓室大室內徑D1=10cm。
（3）差動式調壓室升管內徑d=5cm。
（4）差動式調壓室升管高度ZB=60cm，升管高度可調整，可以做全淹沒、半淹沒和無淹沒三種工況實驗。
3、模擬水庫上水箱，透明有機玻璃精制，方便實驗觀察。
水庫水位高度可在高低庫水位之間任意高度調節，調節范圍5cm，并標有尺度；
4、測控模塊（選配）
（1）流量測量配置有管道電磁流量計；阻抗式調壓室、差動式調壓室內室和外室的三路水位測量采用帶進口壓力傳感器（1%FS精度）的水位計，可以測得水擊波；
（2）同時具備目測和電測功能；
（3）具備流量、庫水位、波動水位等數據自動采集與處理、分析、輸出功能；
（4）配置多路水位掃描儀、計算機遠近程巡檢控制儀，帶以太網網絡接口的聯網服務器+美國進口32位ATMEL ARM高速處理器（72Mhz以上）配置的16路輸入8路輸出數字繼電集成模塊控制，設有多路電源輸出的AC\DC電源轉換模塊、具備流量、水位的儀表顯示模塊，可實現實驗系統的計算機遠程控制和數據采集。
（5）每套配有1臺電腦（自配）。
5、尺寸：2.4m×1.2m×2m(長×寬×高)
