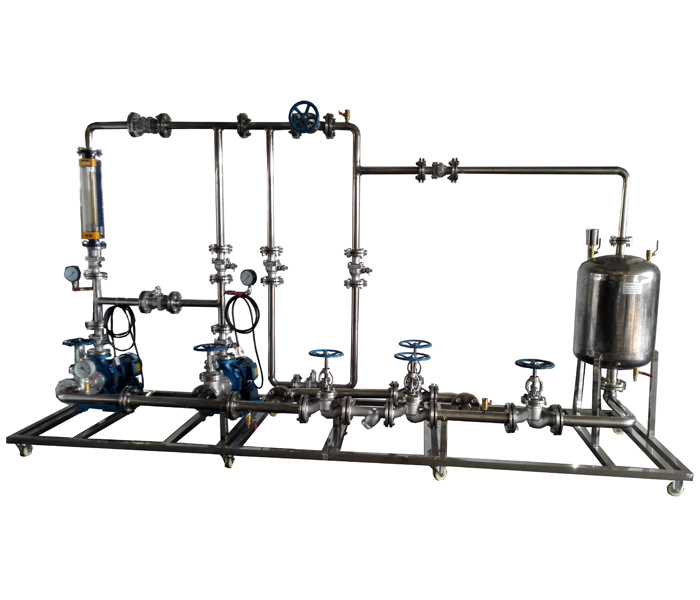

LGH-GL01C型 化工管路拆裝實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、化工管路拆裝實訓裝置功能
1．強化手動操作技能訓練。
2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4．LGH-GL01C型 化工管路拆裝實訓裝置能進行雙泵串并聯兩種不同安裝及操作運行。
二、設計參數
1.液體流量：0～8m3/h。
2.液體溫度：常溫。
三、公用設施
1.水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
2.電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.氣：無。
4.實驗物料：清潔自來水。
四、主要設備
1.水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
2.循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：2.2KW。
3.水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
4.水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
5.回流管路：304不銹鋼材質，DN25。
6.安全泄壓管路：304不銹鋼材質，DN25。
7.灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。
8.耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。
9.電源設備：布線槽，帶漏電保護的空氣開關盒。
10.設備尺寸：3500x600x2200 mm (長x寬x高)。
11.耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。
12.輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。
五、測控組成
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1．強化手動操作技能訓練。
2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4．LGH-GL01C型 化工管路拆裝實訓裝置能進行雙泵串并聯兩種不同安裝及操作運行。
1.液體流量：0～8m3/h。
2.液體溫度：常溫。
三、公用設施
1.水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
2.電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.氣：無。
4.實驗物料：清潔自來水。
四、主要設備
1.水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
2.循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：2.2KW。
3.水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
4.水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
5.回流管路：304不銹鋼材質，DN25。
6.安全泄壓管路：304不銹鋼材質，DN25。
7.灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。
8.耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。
9.電源設備：布線槽，帶漏電保護的空氣開關盒。
10.設備尺寸：3500x600x2200 mm (長x寬x高)。
11.耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。
12.輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。
五、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 離心泵進口壓力 | 壓力表，精度：1.5%FS | 壓力表就地顯示 | 無 |
| 離心泵出口壓力 | 壓力表，精度：1.5%FS | 壓力表就地顯示 | 管路出口閥 （手動） |
| 流體流量 | 玻璃轉子流量計，精度：4%FS | 流量計就地顯示 | 管路出口閥 （手動） |
| 流體溫度 | 雙金屬溫度計，精度：1.5%FS | 溫度計就地顯示 | 無 |
