LG-JX01系列 太陽能實驗室實訓實驗設備
品牌:理工偉業 咨詢電話:010-82827827 82827835

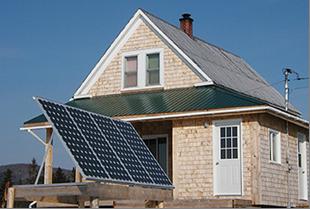

(專業設計集教學、檢測、科研于一體的太陽能實驗室) 太陽能作為可再生能源的主要開發能源,其優點主要有: 我公司根據三十余年對太陽輻射儀器研究的生產經驗,以及十余年對行業應用的調研及數百家用戶的反饋信息,首推“太陽能實驗室”,為科研人學研究太陽能利用提供科學數據依據。 太陽能實驗室布置圖: 太陽能實驗室建議選擇兩層樓,層高為2.8m,一樓建筑面積為200㎡,二樓為100㎡為宜。 太陽能檢測試驗場 太陽能房 1、光-熱方面: 光-熱實驗室:設有太陽輻記錄儀表;真空集熱管測試儀表;選擇性涂層吸收率及發射率測定儀表;太陽空調設備及測試儀表;還附設一間太陽能浴室。 一.環境測試儀器: 二、光熱測試儀器: 4、太陽集熱管熱性能測試系統 10、全自動太陽跟蹤試驗臺 四.光-光測試儀器: 六.風電測試儀器: 1)太陽能光熱系統實驗室:主要可完成太陽能熱水器、平板型集熱器,真空管集熱器,集熱管,太陽灶等方面的實驗及教學演示功能。 八.太陽能實驗裝置: 太陽能實驗裝置就是太陽能應用產品,與太陽能檢測儀器配合使用,可對太陽能產品有關指標進行測試,提供相關運行數據。

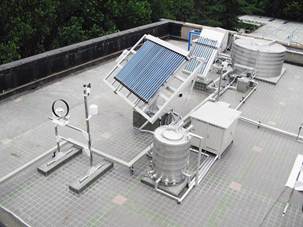

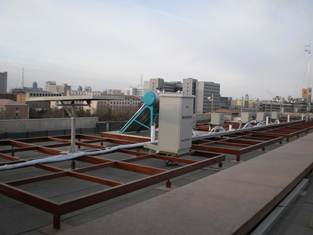

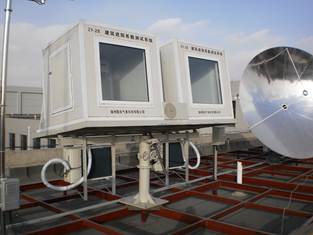

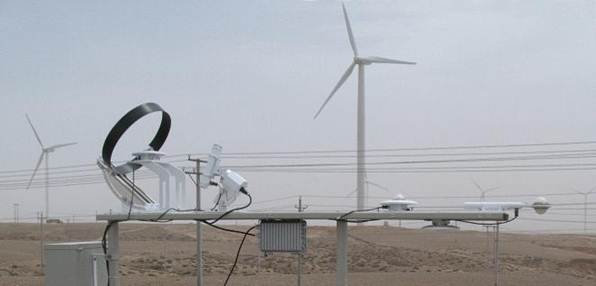

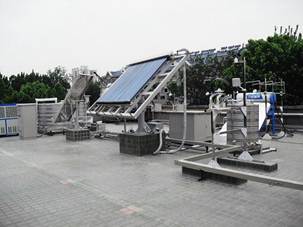

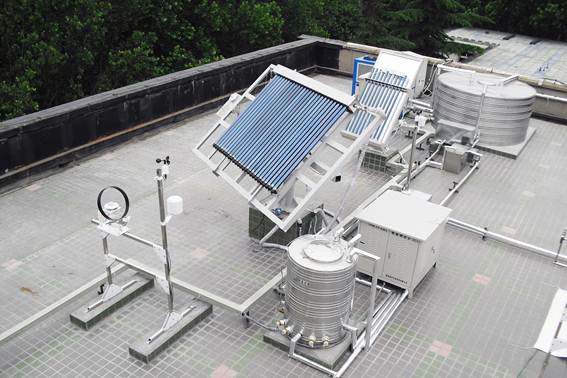

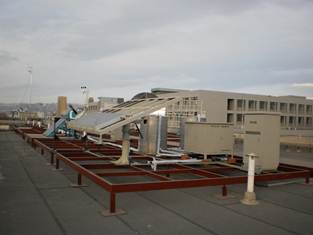

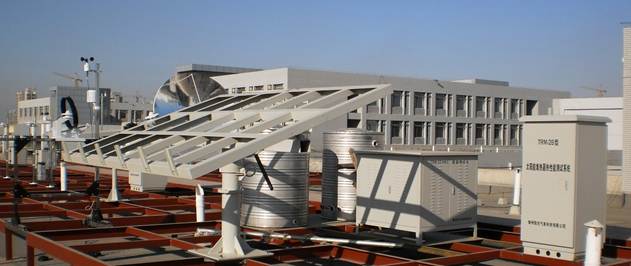

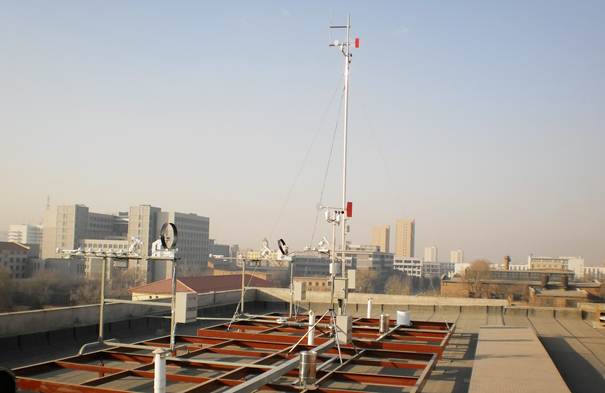

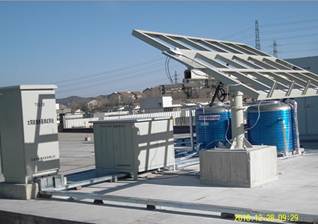

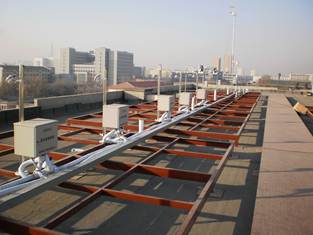

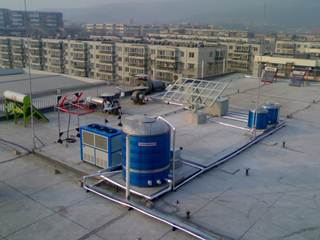

設備配置: 太陽電池組件:100W~150Wp; 山東建科院-太陽能檢測場: 內蒙古工業大學-太陽能實驗場: 北京建材院-太陽能檢測場:
(1)普遍:太陽光普照大地,沒有地域的限制無論陸地或海洋,無論高山或島嶼,都處處皆有,可直接開發和利用,且勿須開采和運輸。
(2)無害:開發利用太陽能不會污染環境,它是*清潔的能源之一,在環境污染越來越嚴重的今天,這一點是極其寶貴的。
(3)巨大:每年到達地球表面上的太陽輻射能約相當于130萬億t標煤,其總量屬現今世界上可以開發的*大能源。
(4)長久:根據目前太陽產生的核能速率估算,氫的貯量足夠維持上百億年,而地球的壽命也約為幾十億年,從這個意義上講,可以說太陽的能量是用之不竭的。
太陽能實驗室:是研究太陽能利用的實驗場所,其配有相應太陽能檢測儀器儀表及試驗裝置,可作為太陽能的光、熱、電利用示范性展示,以此為基地,開展太陽能利用的科學研究與開發工作,同時也可作為太陽能產品的檢測開發中心。主要可實現以下幾方面的功能:
太陽的光——熱轉換功能;
太陽的光——電轉換功能;
太陽的光——光轉換功能;
環境的風——電轉換功能;
可開設太陽能的光-熱、光-電,光-光,風—電檢測實驗項目;

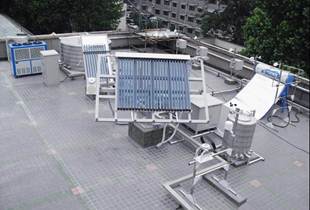

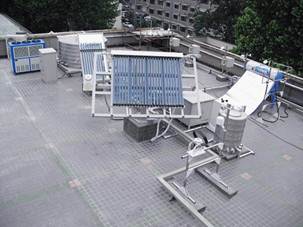

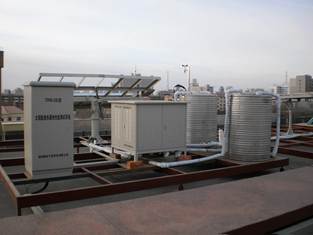

太陽能實驗室-室外配置:
(1)太陽能熱水器檢測儀器:陽能熱水器熱性能測試系統(可檢測日有用得熱量,熱損系數,熱效率,空曬,悶曬,熱損系數等項目)
(2)太陽能集熱器檢測儀器:陽能集熱器性能測試系統(可檢測熱性能,壓力降落,外觀,耐壓,鋼度,強度,悶曬,空曬,外熱沖擊,內熱沖擊,淋雨,耐凍,耐撞擊等項目)
(3)太陽能熱水工程檢測儀器:攜式太陽熱水系統性能測試儀(可檢測日有用得熱量,升溫性能,保溫性能等項目)
2、光-電方面:
光伏發電檢測儀器:陽能發電監測系統,可在工作現場對太陽能發電站或電池組件進行測試,可測量I-V曲線,P-V曲線,短路電流,開路電壓,峰值功率,并聯電阻,環境溫度,環境風速風向,水平面總輻射,傾斜面總輻射,直接輻射,日照時間等參數。
3、光-光方面:
光利用檢測儀器:陽輻射記錄儀,可測試室內與室外的太陽輻射功率與光照強度。
4、風-電方面:
風力發電檢測儀器:力發電測試系統可對風力發電站進行監測和評估。
太陽能實驗室-室內配置:
光-電實驗室:設有光電轉換有關性能參數測試儀表;逆變器及光電利用產品演示和測試儀表等。
光-光實驗室:設有太陽輻記錄儀表;光功率計,照度計等儀器。
風-電實驗室:設有風-電轉換性能參數測試及記錄儀表;蓄電池組設備等。風-電和光-電實驗室在儀器儀表及供電等方面可統一管理,可能更方便有效。
太陽能實驗室配置儀器:

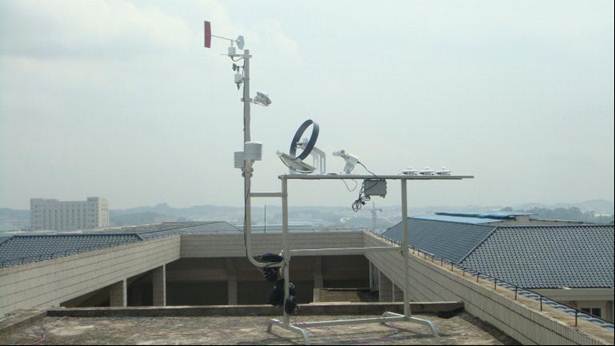

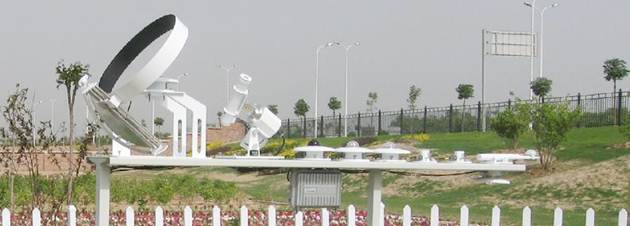

1.陽輻射監測系統(9要素)
測試內容:總輻射,散射輻射,直接輻射,反射輻射,凈全輻射,紫外輻射,可見光輻射,紅外輻射,遠紅外輻射,日照時間等
2.PC-3陽光氣象站(10要素)
測試內容:環境溫度,環境濕度,風速,風向,氣壓,降水,蒸發,CO2,地溫,地濕。
1、陽能熱水器熱性能測試系統
測試內容:太陽能熱水器熱性能測試(日有用得熱量,熱損系數,熱效率等)
太陽能真空管的熱性能測試(空曬,悶曬,熱損系數等)
2、太陽熱水系統性能測試儀
太陽能熱水工程熱性能測試(日有用得熱量,升溫性能,保溫性能等)

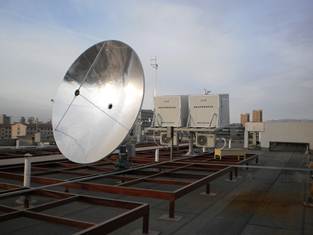

聚光型太陽灶測試:太陽罩光效率
太陽房及太陽能產品的現場檢測

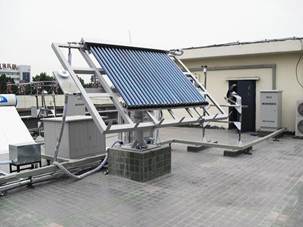

3、太陽能集熱器熱性能測試系統
真空管或平板集熱器的熱性能測試(瞬時效率曲線,溫度變化曲線,入射角修正系數曲線,壓力與質量流量變化曲線等)
全玻璃真空太陽集熱管(空曬、悶曬、熱損等指標),系統推薦執行GB/T 17049全玻璃真空太陽集熱管國標測試方法。
5、可再生能源建筑應用測評系統
系統按照可再生能源建筑應用示范項目測評導則要求檢測:
(1)太陽能熱利用系統測評標準(太陽能熱水系統、太陽能供熱采暖系統、太陽能供熱制冷系統、太陽能光伏系統)
6、太陽集熱管真空品質測試儀
《全玻璃真空太陽集熱管》國家標準GB/T 17049真空品質試驗方法的測試要求。

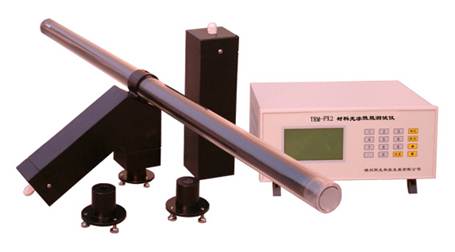

7、材料光學性能測試儀
全玻璃真空管,平板集熱器或材料的表面涂層光學性能測試(反射率,吸收率,透光率)
8、太陽集熱管半球發射比測試儀
全玻璃真空管,平板集熱器或材料的選擇性吸收涂層的輻射換熱比,即成品管內吸收涂層發射比的測量。

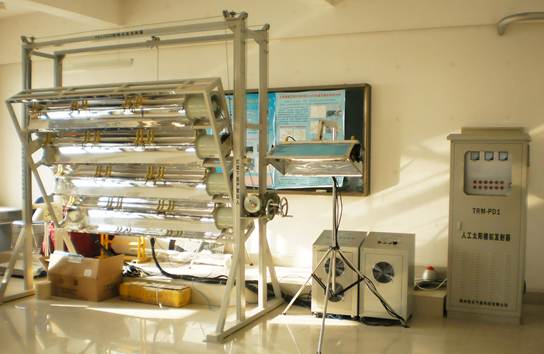

9、人工太陽模擬發射器(矩陣式)
太陽能產品室內試驗,材料老化試驗,設備太陽能模擬試驗,植物太陽輻照試驗,科研教學等領域??赡M準穩態太陽光,模擬幾個毫秒到十幾個毫秒長時間穩定太陽光光強可調范圍寬,同時在有效測試面積內模擬光均勻性好閃光重復性好。

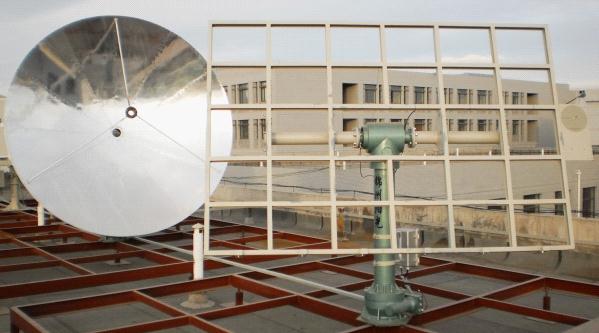

全自動太陽跟蹤試驗臺是針對太陽能產品測試,研究,試驗,老化等高效率陽光聚集的裝置,整個跟蹤過程全部采用微機控制,并使用光傳感器與天文定位跟蹤兩種模式,可以自動根據天氣狀況在兩種模式之間切換。系統還可根據實驗要求,與太陽入射角或方位角成要求角度進行定位跟蹤,同時該試驗臺安裝聚光器后,可構成線性聚光與球型聚光的跟蹤裝置,將太陽光功率提高數十倍,是太陽能行業的理想實驗應用平臺。
三.光電測試儀器:
1、太陽能發電監測系統
可在工作現場對太陽能發電站或電池組件進行測試。
測量參數:I-V曲線,P-V曲線,短路電流,開路電壓,峰值功率,并聯電阻,環境溫度,環境風速風向,水平面總輻射,傾斜面總輻射,直接輻射,日照時間等參數。
2、TR太陽能電池組件評測系統
可在室外對電池組件I/V特性,氣候環境,太陽光照強度,組件背面溫度等系列指標測試,得出其發電效率,形成I/V曲線圖,完成不同氣候下的評測報告,該設備符合國標(GB/T18210光伏方陣 I/V特性的現場測量)指標要求。
3、便攜式太陽能電池測試儀
實現對所有太陽能產品I-V特性現場的測試,可為太陽能電站設計,維修,驗收提供數據保障。
4、太陽能電站檢測系統
實時監測發電系統的運行狀態及環境氣候指標,并將監測數據發送控制中心,便于對電站進行維護,查找故障原因,對研究太陽能發電質量,效率,故障診斷,數據管理,提供保障。
太陽輻射記錄儀
可測試室內與室外的太陽輻射功率與光照強度。
五.太陽能測試裝置:
1.人工太陽模擬發射器
在室內模擬太陽的發光環境對電池板或太陽能產品進行測試
2.全自動太陽跟蹤系統
可將太陽能產品放在跟蹤平臺上實現太陽的聚光試驗。
風力發電可做為太陽能的補充能源,實現風光互補發電。
風力發電測試系統可對風力發電站進行監測和評估。

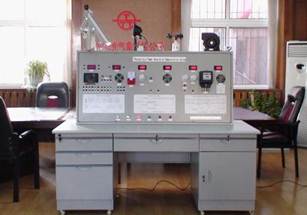

七.太陽能教學試驗臺:
2)太陽能光電系統實驗室:主要可完成太陽發電站、太陽能路燈、太陽能草坪燈、太陽能庭院燈、太陽能警示燈、太陽能氣象站、太陽能控制器、光伏電池等方面的實驗及教學演示功能。
3)風電系統實驗室:主要可完成風能發電站、風光互補路燈、警示燈、測風站、風能控制器、逆變器等方面的實驗及教學演示功能。
平板型太陽能集熱器 太陽能熱水器 玻璃真空管太陽能集熱器

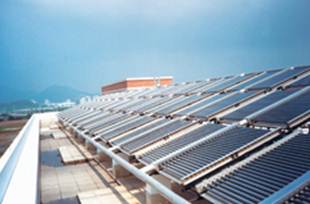

太陽灶 太陽能熱水工程
太陽能光伏發電系統
太陽能發電系統由太陽能電池組件、太陽能控制器、蓄電池(組)組成。如輸出電源為交流220V或110V,還需要配置逆變器。各部分的作用為:
(一) 太陽能電池板:太陽能電池板是太陽能發電系統中的核心部分,也是太陽能發電系統中價值*高的部分。其作用是將太陽的輻射能力轉換為電能,或送往蓄電池中存儲起來,或推動負載工作。
(二) 太陽能控制器:太陽能控制器的作用是控制整個系統的工作狀態,并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方,合格的控制器還應具備溫度補償?shù)墓δ堋F渌郊庸δ苋绻饪亻_關、時控開關都應當是控制器的可選項;
(三) 蓄電池:一般為鉛酸電池,小微型系統中,也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來,到需要的時候再釋放出來。
(四) 逆變器:太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能,需要將太陽能發電系統所發出的直流電能轉換成交流電能,因此需要使用DC-AC逆變器。

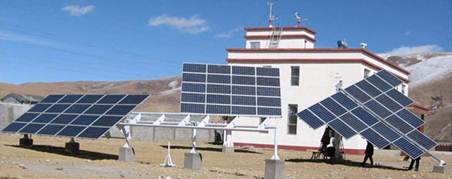

太陽能發電站
免維護蓄電池:50~65AH/24V;
逆變器:150W
充電控制器:6A;
安裝方式:簡易自安裝
可以連續工作三個陰雨天
