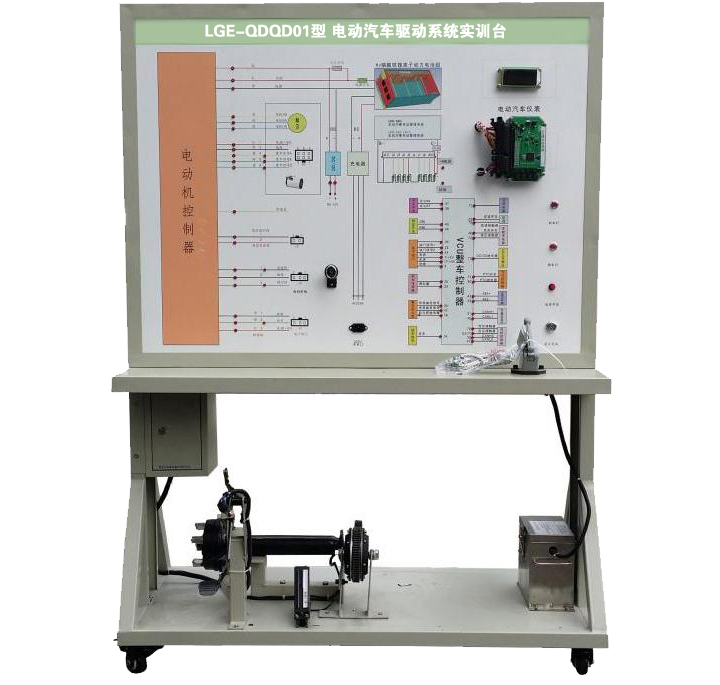

LGE-QDQD01型 電動汽車驅動系統實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品功能
采用真實的純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。適用于學校對純電動汽車驅動系統的教學需要。
二．功能特點
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
四．基本配置(每臺)
采用真實的純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。適用于學校對純電動汽車驅動系統的教學需要。
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
四．基本配置(每臺)
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm | 套 | 1 |
| 2 | 組合儀表 | 電動汽車專用 | 個 | 1 |
| 3 | 點火開關 | 配套 | 套 | 1 |
| 4 | 主動均衡電池管理系統 | ABM-BMU主動均衡電池管理系統 | 套 | 1 |
| 5 | 電機控制器 | 與電機配套 | 套 | 1 |
| 6 | 車載充電器與充電接口 | 與電池配套 | 套 | 1 |
| 7 | DC-DC轉換器 | 48V轉12V | 套 | 1 |
| 8 | HV磷酸鐵鋰離子動力電池組 | 48V20AH | 套 | 1 |
| 9 | 無刷直流電機驅動系統 | 48V1000W | 套 | 1 |
| 10 | 半軸剎車系統 | 電動車專用 | 套 | 1 |
| 11 | 檔位開關 | 電動車專用 | 套 | 1 |
| 12 | 油門控制裝置 | 電動車專用 | 套 | 1 |
| 13 | 直流接觸器 | DZ47 | 套 | 1 |
| 14 | 電源總開關 | 配套 | 套 | 1 |
| 15 | 移動臺架 | 1240×600×1700mm(帶自鎖腳輪裝置) | 臺 | 1 |
| 16 | 保險絲盒 | 配套 | 套 | 1 |
| 17 | 保修卡/合格證 | 配套 | 套 | 1 |
| 18 | 教師手冊 | 配套 | 套 | 1 |
| 19 | 故障模擬與排除裝置 | 套 | 1 |
