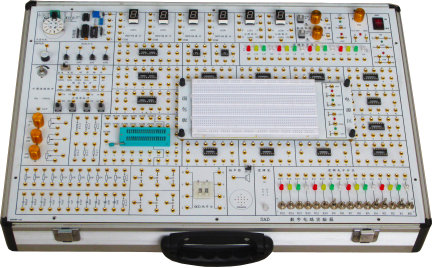

LG-SAD108型 數字邏輯實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統簡介
隨著電子科學技術，尤其是微電子技術的發展，數字邏輯電路的實驗內容得到不斷的更新，除了可以采用常規的TTL邏輯器件 (如邏輯門、觸發器等小規模集成電路)進行實驗外，也可以采用可編程邏輯器件(包括PLA，GAL、CPLD、FPGA等大規模集成電路)，借助計算機輔助設計軟件進行數字電路的設計和模擬調試，這種硬件軟化的實驗方法具有容易設計、容易修改和容易實現等優點，可有效地提高實驗效率，正在逐步地替代前一種純硬件邏輯的實驗方法，成為數字邏輯電路實驗的重要內容。
該實驗儀它綜合了許多高等院校數字邏輯電路教學實驗經驗，科學配置實驗項目，既可以完成常規的數字電路實驗，又可以完成利用大規模邏輯器件（CPLD/FPGA）進行數字邏輯設計的實驗，以取代復雜的傳統TTL/COMS硬件設計。促使學生理論聯系實際，培養學生分析、設計、組裝和調試數字電路的基本技能，掌握數字邏輯電路實驗方法，并為掌握后繼專業學科打好基礎。
二、系統配置及特點
1、電源：
輸入：AC 220V±10%
固定直流電源輸出：DC 5V/2A，DC ±12V/0.5A，
可調直流電流輸出：DC 1.3V～+12V/0.5A
2、信號源：
（1）單脈沖：有四路單脈沖電路，每路產生一個寬的正單脈沖和一個窄的正單脈沖，其中二路在產生正脈沖的同時還產生一個負脈沖 。
（2）連續脈沖：分兩組，
一組為10路固定頻率的方波：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、0.5MHz、1MHz、5MHz、10MHz。
另一組為連續可調方波：0Hz～100KHz。
（3）時序脈沖發生電路及啟?？刂齐娐罚寒a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
3、步進電機模塊，四相八拍步進電機1個、齒輪轉盤1個及驅動電路，并配有1個光電測速開關及輸出電路。
4、邏輯筆：紅色：高電平；綠色：低電平；黃色：高阻；
5、提供十六進制8421撥碼盤二組；
6、16位邏輯電平開關：
可輸出“0”、“1”電平，同時帶有電平指示，當開關置“1”電平時，對應的指示燈亮，開關置“0”電平時，對應的指示燈滅，開關狀態一目了然。
7、按鍵開關3個；
8、16位電平指示：
由紅、綠、黃、白16只LED及驅動電路組成。當正邏輯“1”電平輸入時LED點亮，反之LED熄滅。
9、數碼管顯示:
由6位7段LED數碼管及二―十六進制譯碼器組成。供數字鐘、日歷等實驗顯示用.
10、提供兩路0～Vx可調模擬電壓信號源。輸出Vx為：0～±5V 、0～±0.5V。
11、揚聲器及驅動電路。提供時鐘報時、報警、音樂用等發聲裝置。
12、蜂鳴器電路及麥克風電路.
13、內置1K、20K、100K電位器，作可變電阻用。
14、開放式實驗區，
(1)提供21只 IC園孔插座（20芯3只、16芯8只、14芯8只、8芯2只），園孔插座接觸好，耐插拔；
(2)提供1只40芯鎖緊插座，可插8～40芯片。
15、提供分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
16、設有可裝、卸固定線路實驗卡的插座四只。
17、可選配模擬電路實驗卡，面包板實驗卡等
18、可選配CPLD或FPGA實驗卡?？蛇x配Lattice公司的1032，Aletra 7128，Xilinx 95108，也可根據用戶需求配置其它公司的器件，
19、全部信號的引出插孔均采用中型鍍金孔，不氧化，不變色。實驗連接線采用鍍金自鎖緊接插頭，接線的可靠性好。
三、實驗內容：
（一）數字電路推薦實驗項目：
（1）TTL集成邏輯門的參數測試與使用 （2）CMOS集成邏輯門的測試
（3）門電路的邏輯功能實驗 （4）常用組合邏輯功能器件的測試
（5）數據選擇器及其應用 （6）血型關系檢測電路和表決電路
（7）RS觸發器的功能與測試 （8）JK觸發器邏輯功能及主要參數測試
（9）移位寄存器的功能測試 （10）十進制計數器（CMOS）
（11）異步計數器 （12）同步計數器
（13）計數、譯碼、顯示電路實驗 （14）555集成定時器及應用
（15）序列檢測器 （16）數-模轉換器
（17）追隨比較型A/D轉換電路 （18）人工控制交通燈控制器
（19）汽車尾燈控制電路 （20）數字鐘電路的設計
（21）時序電路測試及研究 （22）波形產生及單穩態觸發器
（23）A/D 轉換電路 （24）D/A轉換電路
（25）步進電機調速控制
（二）EDA器件開發設計實驗（選配）
1、單元電路設計實驗：
（1）常用門電路設計 （2）編碼器/譯碼器設計
（3）觸發器及時序電路設計 （4）同步/異步計數器設計
（5）鍵盤掃描實驗 （6）加法器實驗
2、綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察 （2）MSI組合電路的設計
（3）可讀寫寄存器的設計
3、研究創新實驗：
（1）數字頻率計 （2）數字電子鐘設計
（3）十字路口交通燈自動控制器的設計 （4）出租車計費器的設計
（5）數字濾波器設計 （6）DAC、ADC模型設計；
（7）數字模擬綜合系統設計
