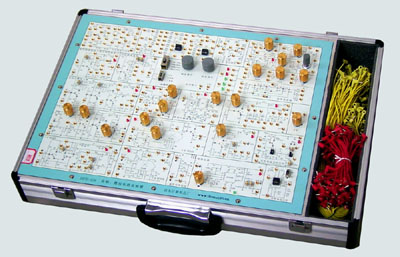

       LG-GM01型 高頻模擬學習機將所有高頻電路和模擬電路實驗?zāi)K、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。該學習機工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。

　　△電源:

　　輸入：AC 220V±l0%　　輸出：DC ±5V,-8V,±12V,*大輸出電流均為200mA

　　△函數信號源：

       輸出波形：正弦波、方波、三角波 ；

       頻率范圍：2Hz～20KHz( *高可提升至1MHZ以上),分四檔連續可調 ；

       輸出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。

1、單調諧回路諧振放大器；

2、雙調諧回路諧振放大器

3、高頻功率放大器（丙類）

4、LC電容反饋三點式振蕩器

5、石英晶體振蕩器

6、振幅調制器（利用乘法器）

7、調幅波信號的解調

8、變?nèi)荻O管調頻振蕩器

9、相位鑒頻器

10、集成電路（壓控振蕩器）構成的頻率調制器

11、集成電路（鎖相環）構成的頻率解調器

12、利用二極管函數電路實現波形轉換。

13、混頻電路

14、集成高頻功率放大器的應用

a:調頻無線話筒；b：電視信號轉發器；c：信號發生器。

 三、可完成模擬電路實驗：
