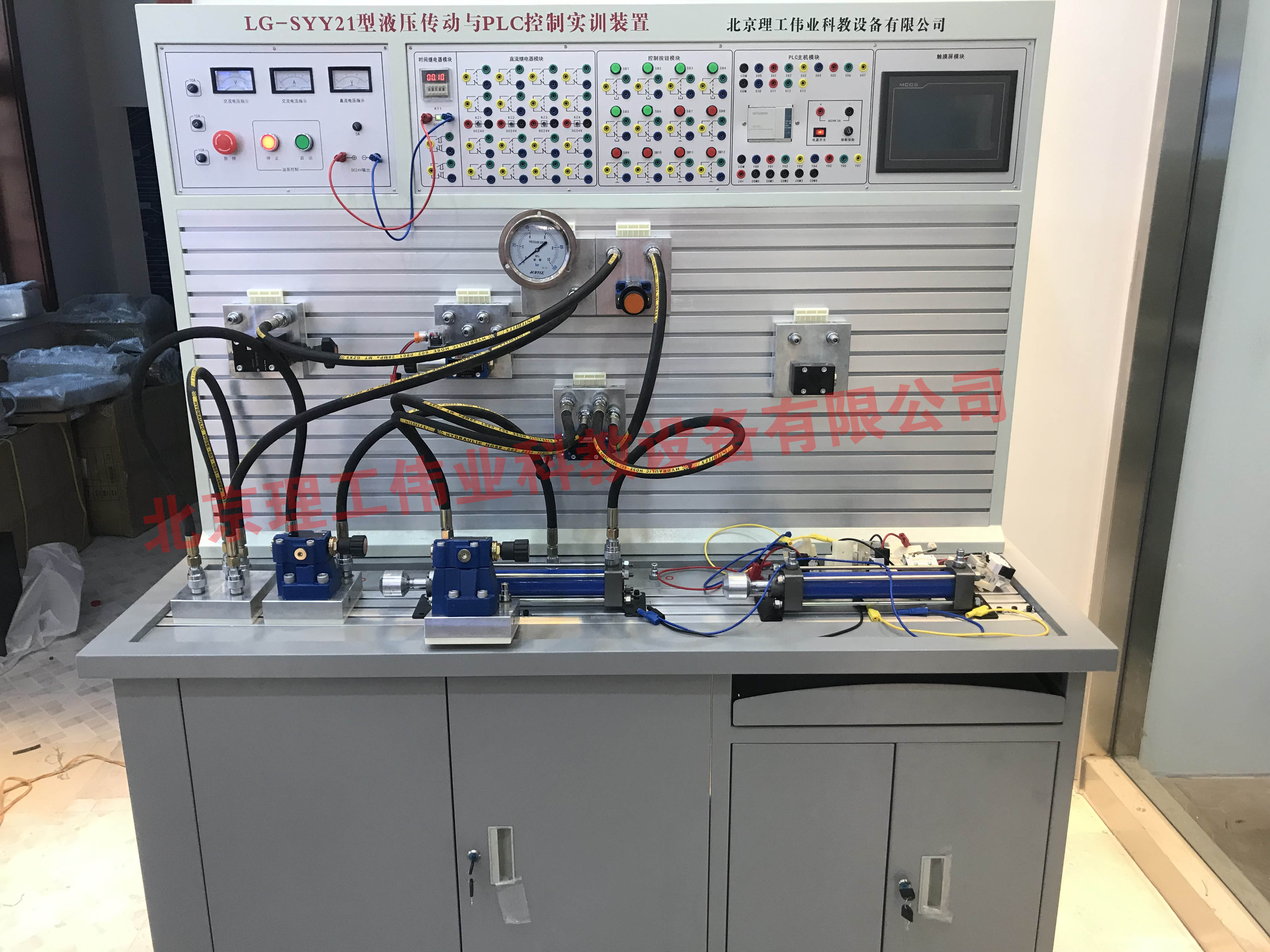

LG-SYY21型 液壓傳動與PLC控制實訓裝置（工業型）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、技術指標
LG-SYY21型 液壓傳動與PLC控制實訓裝置（工業元件）采用工業液壓元件、集各執行模塊、繼電器控制單元、PLC編程及MGGS組態、監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、技術參數
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：≤2kVA。
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)．
5、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
6、電機：額定電壓380V．額定功率1.5kW，絕緣等級B
7、液壓泵站：*大容積60L．2mm鋼板、變量葉片泵及電機、油面液位計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
8、PLC主機：PLC選用三菱FX1S-20MR主機，主機為12路開關量輸入／8路繼電器輸出。
9、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。通過機械控，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的液壓實驗臺?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉液壓實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、設備清單
| 序號 | 型號/規格 | 名稱 | 數量 | 單位 |
| 1 | 實訓臺 | 1 | 個 | |
| 2 | 1520×700×1750（mm） | 實訓桌 | 1 | 張 |
| 3 | 380V、24V | 電源模塊 | 1 | 塊 |
| 4 | 按鈕模塊 | 1 | 塊 | |
| 5 | 繼電器控制模塊 | 1 | 塊 | |
| 6 | 電磁閥電控模塊 | 1 | 塊 | |
| 7 | 三菱FX1S-20MR | PLC模塊 | 1 | 塊 |
| 8 | 無線智能實驗室管理考核系統 | WIFI管理器 | 1 | 套 |
| 9 | 2FRM6-31B/15QB | 二通流量閥（調速閥） | 2 | 只 |
| 10 | 3WE6A61B/CG24N9Z5L | 二位三通電磁換向閥 | 2 | 只 |
| 11 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 1 | 只 |
| 12 | 4WMM6C50BF | 二位四通手控?fù)Q向閥 | 1 | 只 |
| 13 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥（O） | 1 | 只 |
| 14 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥（M） | 1 | 只 |
| 15 | DRVP10-1-10 | 單向節流閥 | 1 | 只 |
| 16 | RVP10-10B | 單向閥 | 1 | 只 |
| 17 | DB10-1-50B/100U | 先導式溢流閥 | 1 | 只 |
| 18 | DBDH6P10B/100 | 直動式溢流閥 | 1 | 只 |
| 19 | DZ10-1-30B/100 | 先導式單向順序閥 | 1 | 只 |
| 20 | DR10-4-50B/100Y | 先導式減壓閥 | 1 | 只 |
| 21 | SV10PA2-30B | 液控單向閥 | 2 | 只 |
| 22 | HED40P15/100Z14L24 | 壓力繼電器 | 2 | 只 |
| 23 | 三通 | 4 | 只 | |
| 24 | 四通 | 3 | 只 | |
| 25 | MOB40-200 | 雙作用油缸（臥式帶桿頭） | 2 | 只 |
| 26 | YN-100ZQ/10MPa | 耐震壓力表 | 1 | 只 |
| 27 | 行程開關 | 4 | 只 | |
| 28 | 膠管 | M16*1.5/8I-W-0.5M(裝好快捷接頭) | 10 | 根 |
| 29 | M16*1.5/8I-W-0.7M(裝好快捷接頭) | 15 | 根 | |
| 30 | M16*2.4 | O型圈 | 2 | 個 |
| 31 | 11*1.9 | O型圈 | 3 | 個 |
| 32 | 電機電源線（制作好）三相四線電線 | 1 | 根 | |
| 33 | 油箱鐵盤（一個為平一個為彎） | 1 | 個 | |
| 34 | 油箱 | 泵站 | 1 | 個 |
| 35 | 三菱 | 編程電纜 | 1 | 條 |
| 36 | 液壓實訓說明書 | 1 | 冊 | |
| 37 | 三菱編程軟件及程序 | 1 | 盤 | |
| 38 | 工具 | 1 | 套 |
五、實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
