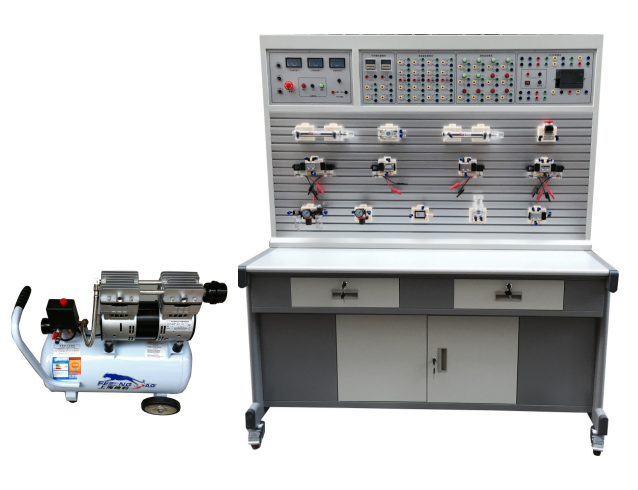

LG-SQD22型氣動PLC控制實訓裝置(工業元件)

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、主要特點
1、LG-SQD22型氣動PLC控制實訓裝置(工業元件)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：680W公稱容量24L；
   額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的氣動實驗臺?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉氣動實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢?cè)O(shè)備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單

序號	名稱	型號	數量	備注
1	實訓桌	LG-SQD22	1張
2	實訓臺		1臺
3	PLC主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	無線智能實驗室管理考核系統		1套
8	靜音無油空氣壓縮機		1臺
9	單作用缸	QGX25ⅹ100	1只
10	雙作用缸	QGX25ⅹ100	2只
11	旋轉氣缸（透明）		1只
12	三聯件	AC2000	1只
13	減壓閥（帶壓力表）	AR2000	1只
14	手動換向閥	H210—08	1只
15	單電磁換向閥（二位三通）常開	3V210-8	1只
16	單電磁換向閥（二位三通）常閉	3V210-8	1只
17	單電磁換向閥（二位五通）	4V210-8	2只
18	雙電磁換向閥（二位五通）	4V220-8	1只
19	雙電磁換向閥（三位五通）	4V230-8	1只
20	單氣換向閥（二位五通）	4A210—08	2只
21	雙氣換向閥（二位五通）	4A220—08	2只
22	行程閥（機控）	MOV—2	1只
23	行程閥（按鈕）	MOV—3A	1只
24	行程閥（按鈕帶鎖）	MOV—3	1只
25	或門型梭閥	KV—08	2只
26	快速排氣閥	QE—02	2只
27	單向節流閥	ASC-08	2只
28	單向節流閥（裝在缸體上）	JSC601	7只
29	單向閥	1/4	2只
30	順序閥（透明）		1只
31	氣容		1只
32	消聲器	1/8	2只
33	消聲器	1/4	1只
34	三通（T型三通）	Ø 6	4只
35	三通（Y型減徑三通）	Ø 8—Ø 6	1只
36	四通	Ø 6	4只
37	氣管	PU6ⅹ4	20米
38	行程開關（裝在缸體上）		2只
39	編程電纜（適配器）	三菱	1條
40	工具箱		1個
41	內六角扳手		3把
42	螺絲刀		2把
43	剪刀		1把
44	活動板手		1把
45	尖嘴鉗		1把
46	氣孔塞頭	Ø 6	10只
47	氣動實訓說明書		1冊
48	三菱PLC編程軟件、程序軟件	光盤	1盤
